[供应] AP2400 LED多功能 降压恒流芯片

[复制链接]
发表于 2022-11-10 09:29:29 | 显示全部楼层 |阅读模式
关键词: LED驱动 , 降压芯片
产品描述
AP2400 是一款 PWM 工作模式,高效率、外围简单、外驱功率管,适用于 5-80V 输入的高精度降压 LED 恒流驱动
芯片。外驱 MOS,最大输出电流可达 6A。
AP2400 可实现三段功能切换,通过 MODE1/2/3 切换三种功能模式:全亮,半亮,爆闪
AP2400 工作频率固定在 150KHZ 左右,同时内置抖频电路,可以降低对其他设备的 EMI 干扰。另外采用平均电流
采样模式,可以提高宽输入电压情况下的电流精度。
AP2400 带有输出短路保护功能,5V~80V 输入条件下,短时短路不会损坏电源器件。
AP2400 还有过温调节电流的功能。当芯片内部的温度达到 140℃左右时,会自动调低输出电流。



特点
◆宽输入电压范围:5V~80V
◆可设定电流范围:10mA~6000mA
◆固定工作频率:150KHZ
◆内置抖频电路,降低对其他设备的 EMI 干扰
◆平均电流模式采样,恒流精度更高
◆0-100%占空比控制,无电流节点跳变
◆输出短路保护
◆过温保护
◆三功能模式:全亮/半亮/爆闪
◆SOP8 封装

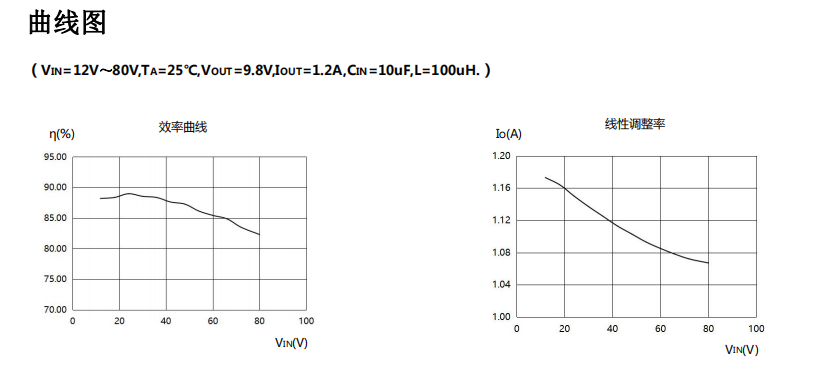

2400.png 2400曲线图.png


V 15989859319
