大联大世平集团推出基于慧能泰产品的PD 100W双向充放电方案
发布时间：2022-11-9 16:59
发布者：eechina
大联大旗下世平推出基于慧能泰（Hynetek）HUSB311 USB PD PHY芯片的100W双向充放电方案。

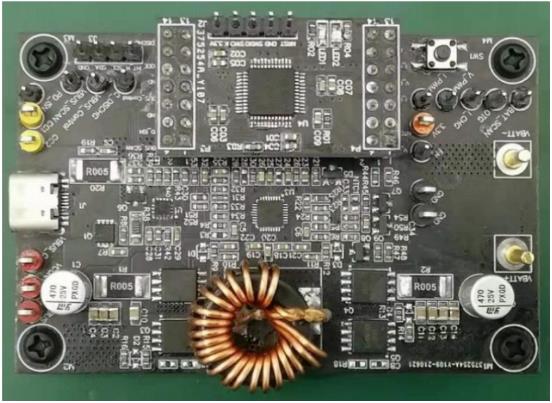

图示1-大联大世平基于慧能泰产品的PD 100W双向充放电方案的展示板图 随着USB Type-C的面世以及多次的叠代升级，USB Type-C俨然已经成为大多数电子设备的主流接口。与此同时，在面向电源、数据、视频等应用场景时，基于CC线的PD协议正在变得不可或缺，通过PD协议对主机和设备进行配置也成为系统的基本要求。大联大世平基于慧能泰（Hynetek）产品的100W双向充放电方案，该方案集成了一个USB PD DRP控制器HUSB311、一个降压充电器PL5500以及一个MCU模块，可实现单个USB Type-C端口100W PD的充电或放电。
图示2-大联大世平基于慧能泰产品的PD 100W双向充放电方案的场景应用图 该方案是USB Type-C PD DRP控制器与电池充电管理系统的结合，HUSB311配置为双向充放电（DRP）提供支持，且各种支持的电压电流标准均可自由定制，甚至于还可以采用PD协议的自定义指令，进行双方设备鉴权。在身份识别成功后，发起更高电压、更大电流的支持，提升用户体验。此外，无论外部接入的充电设备还是供电设备，HUSB311均可以自动检测，自适应调整功率角色，顺利完成PD协议的功率握手。 HUSB311是慧能泰（Hynetek）于2021年推出的高性能USB PD PHY芯片。Hynetek是一家专注于智慧能源控制技术的公司，主要面向智能快充和数字能源领域，提供高性能数模混合芯片产品。目前，Hynetek已完成了围绕USB Type-C生态链的整体产品布局，开发并量产了多款产品。

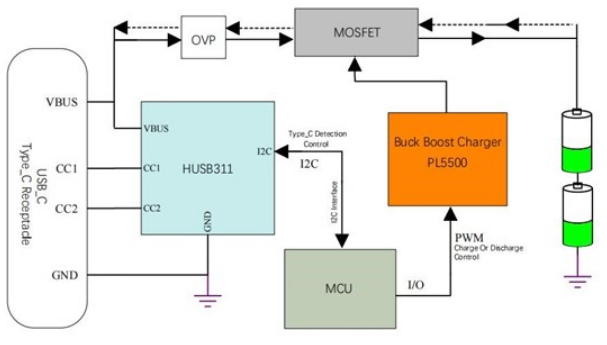

图示3-大联大世平基于慧能泰产品的PD 100W双向充放电方案的方块图 在运行时，USB PD DRP控制器HUSB311与MCU建立一个Type-C端口管理器，也称为TCPM。由于TCPM的存在，方案可以根据USB Type-C接入的电子产品类型，自动切换其作为主机、设备或DRP的角色。此外，HUSB311和PL5500都集成了I2C接口作为从属设备。借由微处理器通过I2C接口的通信可以实现监测和高级配置，例如监测PD电源的容量和PDO协商。而通过PL5500的I2C接口，可以灵活地对充电参数进行编程，如输入电流限制、输入电压限制、充电电流、电池充满等。 通过此方案可以有效地给1-6个电池充电，或给笔记本电脑或手机的大容量电池组放电，通过USB PD协商，它可以通过一个USB Type-C端口实现PD 100W快速充放电功能，非常适用于电动工具、物联网设备、移动电源和便携式电子产品。 核心技术优势： HUSB311的主要特点： USB PD双重角色(Dual-Role Port)； 支持USB PD3.1和USB TCPCI V1.1； Host模式、Device模式和DRP模式的插拔检测； 电流能力广播和检测； 线缆类型识别； 支持VCONN； 支持死电池模式； 超低功耗待机模式； 30V VBUS引脚耐压和CC引脚耐压； 支持2个I2C通信地址； 支持BIST模式； e-fuse刻录模式； 1.35mm×1.4mm WLCSP-9B和2.5mm×2.5mm QFN-14L两种封装模式； ±2kV HBM ESD。 方案规格： 作为Sink PD Sink功能： 5V-20V 电池配置1-6节； 充电电流最大5A； 充电功率最大100W。 作为Source PD Source功能： 5V/3A，9V/3A，12V/3A，15V/3A，20V/5A电池配置4-6节； 放电电流最大5A； 放电功率最大100W。 |
