N-MOSFET驱动器TMI5700,Buck-Boost升降压方案
发布时间:2022-11-3 11:18
发布者:拓尔微电子

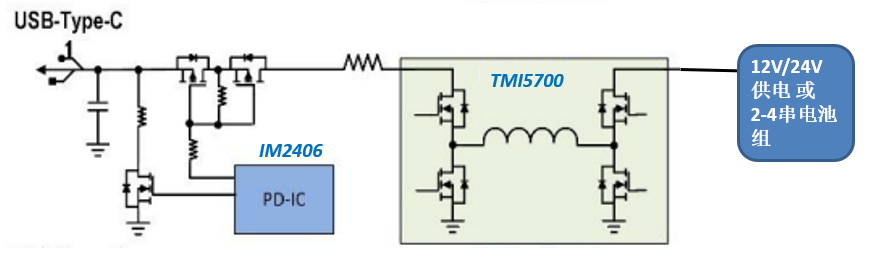

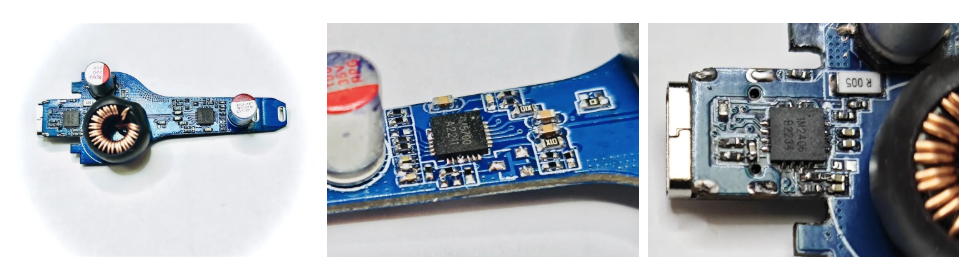

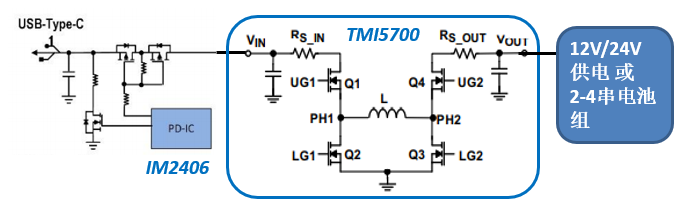

随着户外储能电源应用需求的增加,以及PD大功率车充产品的广泛推广,应对不同输入供电设备,如5V、19V的适配器、以及12V/24V车载充电器、或电池组(4.2V-17.6V),都需要转换成5-20V的PD电压来应对不同负载设备的供电需求。 图1 typc-C PD供电应用示意图 针对这些应用,就需要电路具有降压和升压功能,同时采用USB-C充电,就要求从根本上改变输电架构,也相应的对系统设计工程师提出了新的挑战。(图2 为电池组及外部电源供电转换架构) 图2 电池组及外部电源供电转换架构 拓尔微TMI5700 Buck-Boost升降压方案 TMI5700 高效Buck-Boost升降压产品能满足不同输入电压,转换成所需电压应用;搭配PD协议芯片IM2406,可轻松获取所需PD电压。 图3 采用TMI5700 Buck-Boost升降压应用框图 TMI5700 Buck-Boost控制器: ------低待机功耗、>5A输出能力、支持I2C控制 产品特性: ✦4开关架构 ✦输入电压范围: 4.0V to 28V ✦内置6V/3A驱动能力 ✦开关频率可调:100KHz~1MHz ✦外部可调软启动设置 ✦可选FCCM 或 DCM 工作方式 ✦带有线损补偿功能 ✦支持I2C编程控制输出 ✦小体积封装:QFN4*4 -28 图4 TMI5700 5-20V输出应用电路图 TMI5700采用同步4开关Buck-Boost架构;采用专利技术(图5 Buck-Boost Topology),实现Buck,Boost,Buck-Boost多模式工作电路。TMI5700升降压控制器采用峰值电流控制模式,在3.9V至34V输入范围具有更好的瞬态响应和更简单的环路补偿。集成了四个具有6V/3A峰值电流的N-MOSFET驱动器。有外部软启动引脚和模式选择引脚,模式选择引脚可选择轻载条件下是工作于电感电流断续模式(DCM)还是强制连续模式(FCCM)。TMI5700还具有UVLO、OCP、OVP、OLP、TSDN等保护功能。 图5 Buck-Boost Topology TMI5700应用电路参数 高效率 a.输入电压:12V,输出电压:5~20V,负载电流:0-3.25A,效率曲线 b.输入电压:24V,输出电压:5~20V,负载电流:0-3.25A,效率曲线 输入输出电流双检测 TMI5700+IM2406组成Type-C 65W/100WPD应用电路方案 拓尔微同时提供多款高效大功率Buck,Buck-Boost控制器,可满足更多不同需求的应用充电方案; |
