大联大品佳集团推出基于Infineon产品的直流无刷电机驱动方案
发布时间：2022-10-19 18:12
发布者：eechina
大联大旗下品佳推出基于英飞凌（Infineon）IMD111T驱动IC的直流无刷电机驱动方案。
图示1-大联大品佳基于Infineon产品的直流无刷电机驱动方案的展示板图 变频电机驱动是节能减排的重要手段，以白色家电为例，随着全球双碳目标的颁布，越来越多的电器选择采用变频控制的方式来满足节能环保的需求。在家电市场纷纷转向变频控制的市场趋势下，直流无刷电机（BLDC）成为各种电器和电动设备的主要驱动力。为了使客户能够快速的设计出高能效的直流无刷电机，大联大品佳基于Infineon产品推出了直流无刷电机驱动方案。

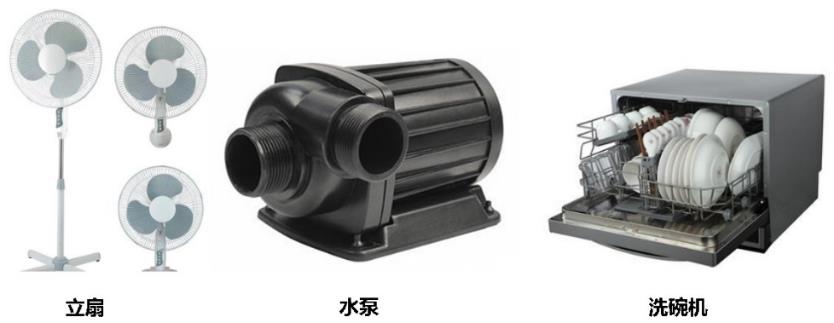

图示2-大联大品佳基于Infineon产品的直流无刷电机驱动方案的场景应用图 本方案的核心IMD111T以紧凑封装将iMOTION运动控制引擎（MCE）、稳压器与三相栅极驱动器结合在一起。这款栅极驱动器基于英飞凌独特的绝缘体上硅（SOI）技术，具有宽工作电压，可以在变频器中驱动一系列MOSFET和IGBT。而电机控制使用的最新MCE 2.0技术可以提供现成的电机和PFC（可选）控制，并且MCE 2.0软件算法能够在无传感器或基于霍尔传感器的电机逆变器中实现高效的磁场定向控制（FOC）。另外，IMD111T集成式稳压器能实现多种供电方案，有助于减少BOM用料。
图示3-大联大品佳基于Infineon产品的直流无刷电机驱动方案的方块图 此外，根据UL/IEC 60730（B类）的要求，IMD111T器件通过了面向要求功能安全应用的预认证。得益于IMD111T完整性，本方案可以帮助用户以极低的成本完成电机系统的开发。 核心技术优势： 经过大量实际系统产品验证的运动控制引擎（MCE）； 单一Shunt电流采样或桥臂电流采样，无传感器FOC控制； 电隔离的板载调试接口； 集成保护功能； 类似于小型虚拟机的集成脚本引擎； 单片板BOM成本低； 内置Pre-Driver，可以驱动一系列变频MOS/IGBT； 使用MCEWizard和MCEDesigner工具轻松实现电机参数设置和调整； 电机控制功能调试不需要编程。 方案规格： MCU：MCE 2.0； 支持单条或多条支路分流电流测量； 支持电机控制算法（无传感器/基于霍尔的FOC）； 支持保护功能； 支持死区插入和击穿防护； 支持过流/过压/欠压闭锁； 支持具有600V阻断电压的高压三相栅极驱动器； 支持栅极驱动器的15V电源电压； 内置LDO，支持5V输出。 |
