北斗+4G双模通信多功能遥测终端机 山洪灾害水库大坝监测

发布时间:2022-10-17 16:18    发布者:xmjxabc

  计讯物联RTU遥测终端机具备采集、存储、传输、控制、告警等多功能,支持北斗三号、全网通4G双模无线通信,工业级设计通过各项性能安全测试并获得认证报告,适用于各恶劣信号不稳定偏远地区。丰富接口下行对接传感器、仪器仪表、控制终端,多协议集成即插即用,支持环保协议、水文水资源规约标准、第三方定制协议,上行对接主流云、相关管理部门云平台,实施前端数据接收、设备远程控制、数据分析处理展示、远程运维。计讯物联北斗+4G双模通信多功能遥测终端机广泛应用于山洪灾害监测预警、水库大坝安全监测、自动雨量站、水位站、雨水情监测站等无人值守自动化监控场景。
图片1.png 图片2.png

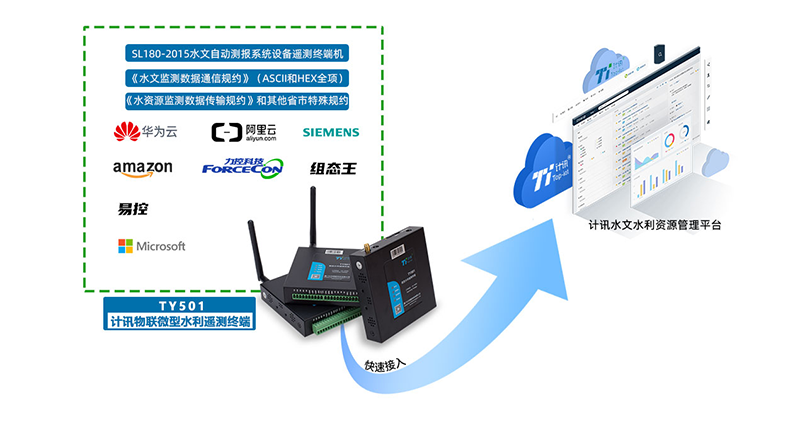

  水文水资源规约标准
  水文监测数据通信规约 SL651-2014
  水资源监测数据传输规约 SZY206-2016
  水资源监测数据传输规约 SL/T 427-2021
  水文测报系统技术规约和协议 SCSW008-2011
  SL180-2015《水文自动测报系统设备 遥测终端机》
  四川水文规约、河北水文规约、湖南水文规约、黑龙江水文规约等大部分地区规约
  通信
  支持5G/4G全网通,兼容SA/NSA全频段,支持GPS/北斗
  支持MQTT、NTIRP、MODBUS、MODBUS TCP、环保212协议、第三方定制协议等,兼容华为/阿里/电信/移动等主流IOT物联网平台


图片4.png 图片6.png 图片5.png
  北斗+4G双模通信多功能遥测终端机功能特性
  1支持外置、内置北斗通信模块,满足北斗断报文通信,选配定制NB-IOT、LORA、ZigBee、433、VHF超短波、北斗二代、北斗三代等通信功能;

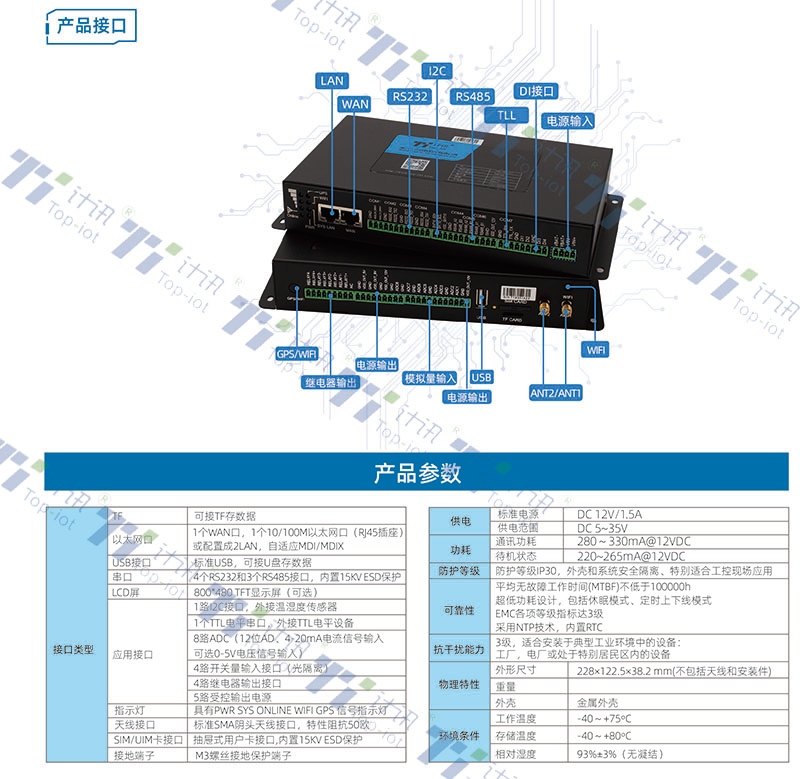

  1接口丰富,设备传感器仪器仪表等即插即用,配有网口、RS232接口、RS485接口、I2C接口、TTL电平串口、开关量、 模拟量、继电器输出、电源输出(外设供电)等,支持各类流量计、水位计、水质分析仪、雨量计、气象要素传感器、视频摄像头等仪器;
  1支持视频数据采集上传,支持数据字符与视频叠加功能,并且能够实现图片抓拍;
  1接收平台下发指令,并可远程控制现场设备,支持供电状态检测,实时了解设备供电情况;
  1数据定时采集主动上报,支持多中心通信,可同时与多个后台服务器进行通信,监控数据可同时上报省、市、县级水文管理平台;
  1运行标准Linux 智能操作系统,可以开放二次开发功能;
  1支持本地网口或WiFi接入和远程接入方式对设备维护、管理、升级;
  1支持断电、断网续传和数据自动补发功能,保证数据完整性;

  1本地数据存储、历史数据导出;
  1支持市电或太阳能供电,内置电池选配;
  1工业级设计,经过EMC测试,耐高低温-35℃至75℃,宽压5V-35V,防潮、防雷、防电磁干扰,运行稳定可靠;

  1三级看门狗检测机制、PPP层心跳、KeepAlive、TCP心跳链路检测机制,网络故障自动恢复、掉线自动重连,保证设备在线。

  1支持软硬件特殊功能定制开发服务,支持OEM合作;

  北斗+4G双模通信多功能遥测终端机选型
  遥测终端机TY501

  遥测终端机TY511

  网关型遥测终端TY910

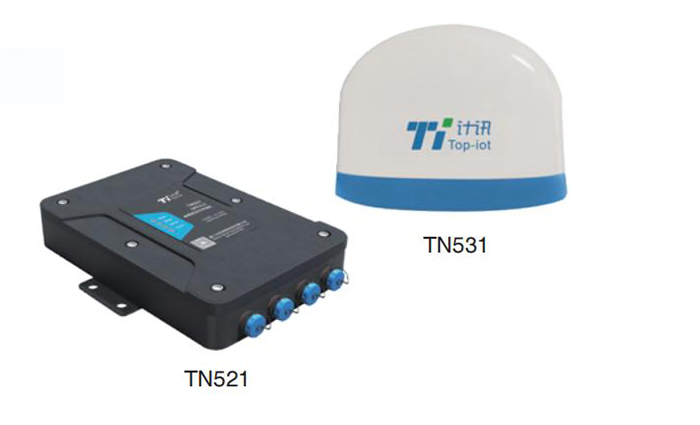

  GNSS北斗高精度定位终端TN521/TN531

  1、支持GPS L1/L2,BD B1/B2,支持北斗三代。
  2、平面精度±2.5mm+ 1ppm RMS,高程精度±5+1×1ppm RMS。
  3、监测终端内嵌工业级智能平台。
  4、接收机支持RS485\RS232串口,可外接倾角、报警器等传感器。
  5、工业级端子接口进行供电,通过专用可供电数据线连接接收机,为接收机提供稳定电源。
  6、为外接传感器提供供电和网络支持。
  7、接收机具备低功耗特性,整机平均功耗小于2 W。
  8、具备原始数据存储和发送功能,支持离线补发。
  9、通电自启,开机自动连接平台,支持远程配置,修改上传频率,固件升级,供电状态和终端设备状态召测等;支持串口命令主机参数设置。
  10、状态监控,自身运行状态、网络强度、外接电源电压、环境温度湿度(需要外接传感器),固件版本号等运行状态信息传输至后台。
  11、一体化集成设计,集成卫星天线,GNSS板卡,通信;整机集成度高,便于野外安装调试,增强设备的防护性能。
  12、防护等级IP68。

  北斗+4G双模通信多功能遥测终端机应用
