大联大世平集团推出基于ConvenientPower产品的无线充电接收端方案
发布时间：2022-10-13 19:32
发布者：eechina
大联大旗下世平推出基于易冲半导体（ConvenientPower）CPS4057芯片的无线充电接收端方案。
图示1-大联大世平基于ConvenientPower产品的无线充电接收端方案的展示板图 在智能化时代，人们对电子设备“无尾化”体验的追求正在促使无线充电技术快速创新。在这种趋势下，无线充电市场迅速发展。无线充电技术也从手机扩展到其它便携式智能设备中。对于无线充电技术来说，接收端和发射端都是不可或缺的装置，但相较于发射端技术，接收端的设计更具难度。对此，大联大世平基于ConvenientPower CPS4057芯片推出了无线充电接收端方案以帮助开发者简化设计。
图示2-大联大世平基于ConvenientPower产品的无线充电接收端方案的场景应用图 易冲半导体（ConvenientPower）是国际无线充电盟WPC共同创始人之一，也是全球第一家推出兼容Qi标准产品的公司。本方案中采用的CPS4057是一个高效且符合Qi协议的无线充电接收/发送集成系统。其接收端方案兼容Qi-BPP/QI-EPP标准，能够提供5W/10W/15W/50W输出功率。发射端方案支持输入电压5-10V，能够提供5W输出功率。同时，CPS4057有原厂提供配套的E-link烧录器，可以通过I2C进行通信。

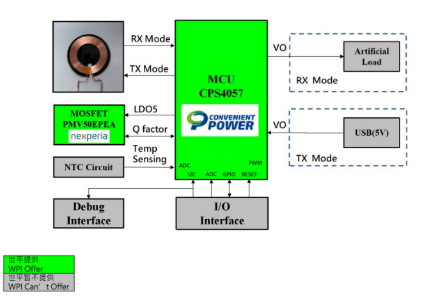

图示3-大联大世平基于ConvenientPower产品的无线充电接收端方案的方块图 在接收（Rx）模式下，交流无线电源由集成全波同步整流器从AC1/AC2引脚接收。整流直流电压/能量存储连接到VRECT引脚的电容上，电容还用作低通滤波器，以减少VRECT上的波纹电压。集成LDO将为后续系统负载（如充电器）提供可编程、可调节的输出电压VOUT。 在发射（Tx）模式下，为了使用单芯片解决方案实现反向无线充电，CPS4057模块将在重新使用或重新配置。此时CPS4057将LDO设置为旁路模式，并将整流器功率FET重新用作DC/AC转换的功率逆变器。出于通信目的，CPS4057模块将启用ASK调制电路。另外，方案带有的电压/电流传感用于电压/电流检测和FOD检测。 核心技术优势： CPS4057关键性能指标： 兼容WPC 1.2.4标准； 接收功率高达50W； Tx模式下的Q-detect可以提高FOD性能； 嵌入式ARM内核，32kB MTP，最大化系统设计灵活； 低RDS(ON)全同步整流器； 具有温度传感器； 丰富的GPIO接口与开漏缓冲器； 支持系统配置和用户可编程的I2C接口； 用于输入和输出功率监测12位ADC； 整流器过压保护（OVP）； LDO过电流保护（OCP）； 过温保护（OTP）； 封装为WLCSP-110。 方案规格： 符合WPC Qi v1.2.4标准（与Qi v1.2.3兼容），支持高效的能量传输； 安全的双向无线功率发射与接收（ASK/FSK），无线充电模式下，Rx模式支持高达50W功率接收；反向无线充电模式下，Tx模式支持5W功率发射； 灵活的处理器应用端口； IC内部具有电压/电流/温度过载保护功能； 同时外置NTC电路，提供温度补偿； 支持Tx模式，实现手机等移动设备反向无线充电输出； 工作环境温度为-40℃至85℃。 |
