PW2153 宽输入电压降压型恒压恒流 DC-DC
发布时间：2022-10-10 17:40
发布者：TEL13713502130
|

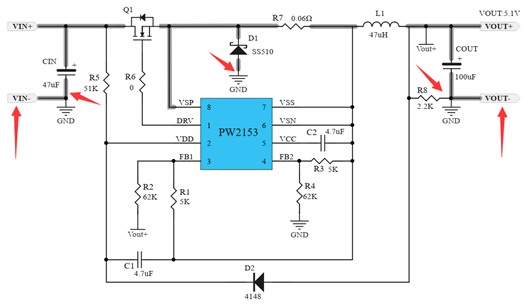

代理商 深圳市夸克微科技有限公司 郑,S 130.7691.9501 产品概述 PW2153 是一款支持宽电压输入的开关降压型 DC-DC 控制器，最高输入电压可超过 150V。 PW2153 具有低待机功耗、高效率、低纹波、优异的母线电压调整率和负载调整率等特性。支持大电流输出，输出电流可高达 10A 以上。 PW2153 同时支持输出恒压和输出恒流功能。通过设置 CS 电阻可设置输出恒流值。通过设置 FB1、 FB2 引脚的分压电阻可设置输出恒压值。PW2153 采用固定频率的 PWM 控制方式，典型开关频率为 140KHz。轻载时会自动降低开关频率以获得高的转换效率。 PW2153 内部集成软启动以及过温保护电路，输出短路保护，限流保护等功能，提高系统可靠性。PW2153 支持输出5V/3A和12V/10A。 产品特点l l 宽输入电压范围： 8V~150V l 输出电压从 5V 到 30V 可调 l 支持输出恒压恒流 l 高效率：可高达 96% l 工作频率： 140KHz l 低待机功耗 l 内置过温保护、输出短路保护 l 内置软启动 l SOP8封装 应用范围 l 电动车控制器供电 l 恒压源 l 车充、电池充电 典型应用电路
|
