智能母线配电在海洋平台的应用

安科瑞仲晓栋18795656237

摘要：在海洋石油平台，电缆敷设是一个重要的组成部分，由于电缆较多，在敷设过程中容易造成电缆交叉，杂乱无章。母线槽在海洋石油平台上的应用，在使用寿命、维护方便、整体美观等方面，相对于电缆来说，更能体现母线槽的优点。安科瑞智能母线监控系统，实时监控母线的温升、电能运行参数等数据，并对采集的实时数据进行分析处理和存储，及时将故障和安全隐患通过可视化界面或APP，告知运维人员。

关键词：智能母线监控、母线槽监控、海洋平台

1 母线槽的特点

1.1母线槽具有优良的抗短路性能，金属外壳的保护，能够有效的减弱涡流或环流引起的结构发热，降低母线外壳升温，减少热能损耗，提高载流量，减少短路电动力。母线槽壳体的两侧的通风百叶窗，可以有效地起到散热降温的作用。

1.2母线槽安装长度达到20〜30米时，可以设置母线槽伸缩节来满足温度原因引起的热胀冷缩，还可以对母线槽安装支架安装时造成的高低施工误差进行补偿。

1.3为消除海油平台生产时产生的震动，母线与盘柜的连接均采用铜编软连接，并在外壳之间加入橡胶垫降低震动。对于母线本体，在系统中可以加入减震器，对绝缘子和导体实现弹性支持，避免机械振动给封闭母线带来的破坏。

1.4由于海上环境冬季电气间室内与室外温差较大，容易引起凝露现象，在母线槽穿墙位置可以设置隔断装置，使室内与室外母线完全隔离。

1.5为防止海上室外腐蚀环境，降低接触电阻，所有连接位置均采用渡银处理。

2.安科瑞智能母线监控系统

安科瑞智能母线监控产品分为交流和直流母线监控两类，包括始端箱监测模块、插接箱监测模块以及触摸屏，另外还可以搭配母线槽连接器红外测温模块用于监测母线槽的运行温度，确保母线槽配电安全。

3. 系统功能

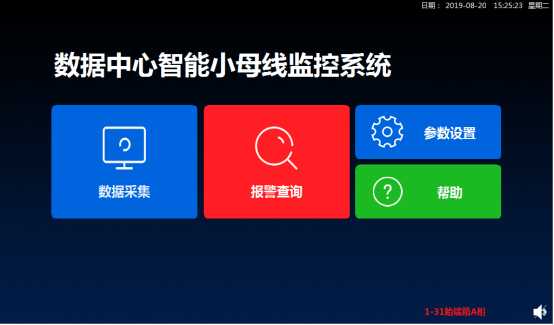

用户登录进入主菜单页面，主菜单上显示有数据采集、报警查询、参数设置和帮助四个板块，点击任意板块可进入对应界面进行数据查看及参数、功能编辑。

4. 硬件配置
