CS5266单颗设计任天堂Switch游戏机底座方案-支持按键切换TV模式

发布时间:2022-9-23 10:38    发布者:QQ1540182856
在早已进入 4k 游戏的时代,任天堂凭借一台720p 的游戏机重回巅峰,让不少人感到意外。这除了归功于任天堂专注于游戏本身而不是硬件的正确战略外,USBTYPE-C 接口也功不可没。有了这个小而强大的接口,switch 能够在掌机和主机形态随意切换。在年轻一代已经习惯了移动互联网的时代,这一特性的确是太有吸引力了。而为了实现掌机转主机,switch 还需要一个转接底座。原装的 Switch 转接底座实在是太大了,以至于限制了便携性。
早前客户采用PD芯片搭配DP转HDMI两颗芯片来实现 ,现出CS5266单颗可替代实现所有的功能应用,外围元件也很少。
我们找到了这颗芯片的设计资料,并把任天堂Switch 游戏机转接底座的方案公布出来。

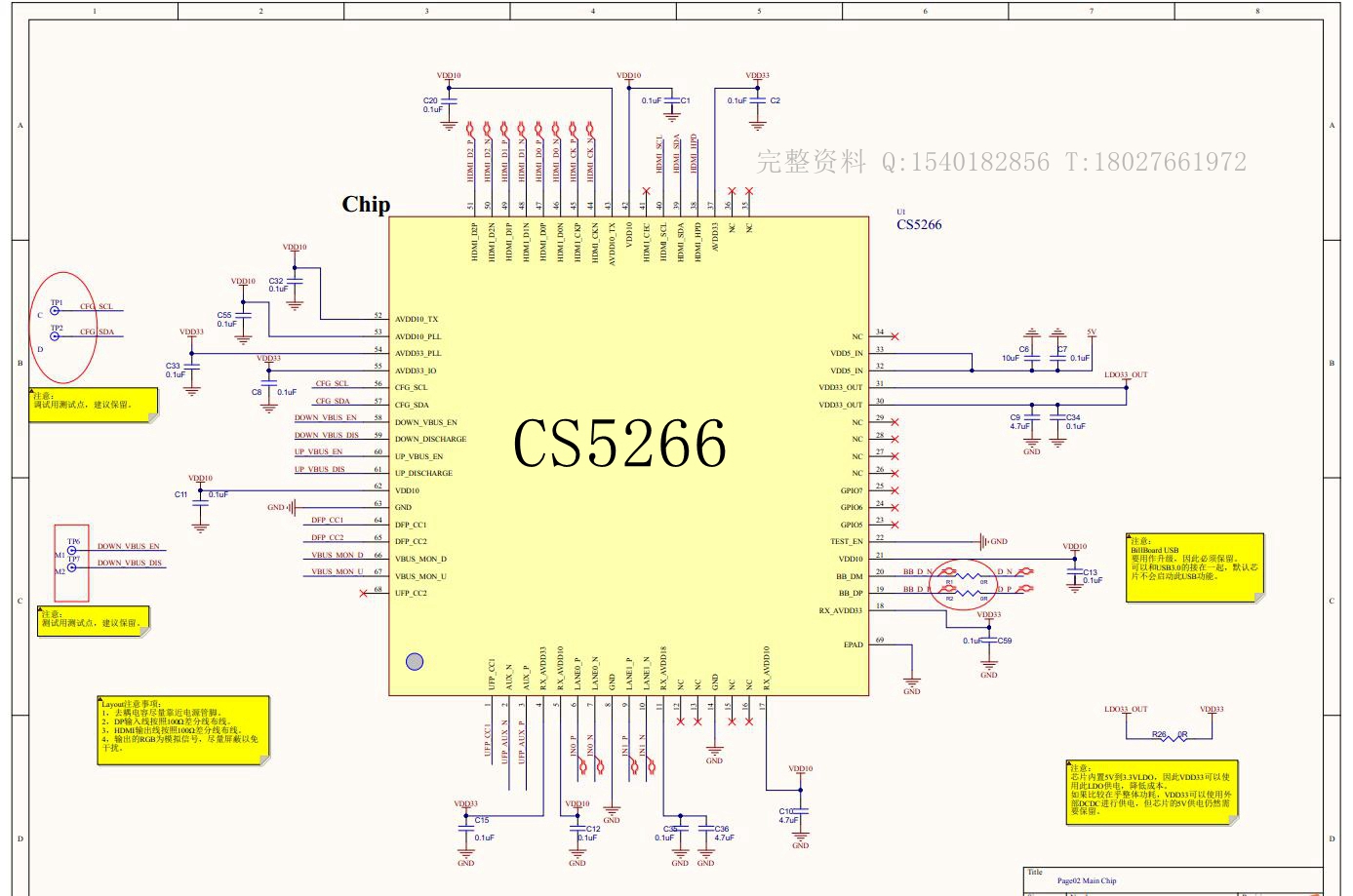

CS5266设计电路2.jpg switch按键切换.jpg
支持 USB PD 2.0 以及兼容 USB PD 3.0
双 TYPE-C 接口都支持 DRP 功
透传适配器与智能设备(电脑,平板,手机)之间的 PDO 及 REQUEST 协商
自动进行 DR_SWAP 转为 UFP 模式
通过 VDM 协商申请,让智能设备进入 ALT MODE 支持 DP 输出
提供可配置的功率分配功能,可以为系统预留5W/10W/15W 不同功率
提供外设复位控制功能,为外设提供复位信号

支持 Switch 游戏机 Docking 功能,HDMI 控制/按键控制画面切换功能
