杭州瑞盟MS2267-标清视频驱动,双通道增益 6dB 的放大器
[复制链接]
18025319604
18025319604
当前离线
积分
576
发表于 2022-9-21 14:31:06
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
MS2267产品规格书:
MS2267-农先生18025319604.pdf
(4.82 MB)
2022-9-21 14:28 上传
点击文件名下载附件
一、MS2267描述
MS2267 是一款带 75 欧姆负载驱动,双通道增益 6dB 的
放大器
,
可用于 S-VHS VCR,HI-BAND ,VCR 等。
每通道集成了嵌位
电路
和驱动电路,可以直接接 TV 的
显示器
。
另外,芯片还具有场倾斜校正功能,减小所需的外部输出
电容
。芯片
在 4.85~9V 的电源
电压
下都可以正常工作。
MS2267原厂现货!MS2267代理!杭州瑞盟科技MS2267!
二、芯片特征
■ 宽工作电压 (+4.85~+9V)
■ 双通道
■ 集成 75 欧姆负载驱动
■ 内部嵌位
■ 场倾斜校正
■ 低功耗 14mA
■ 带宽 7MHz
■封装 DIP8,TSSOP8,SOP8

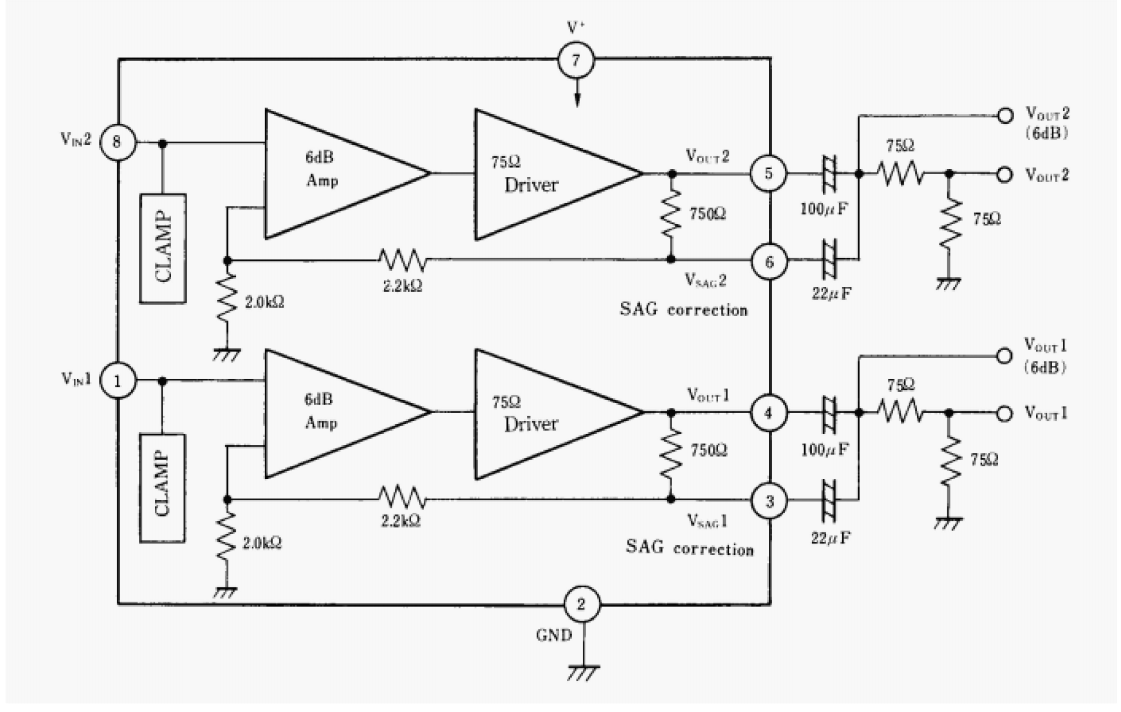

MS2267芯片内部框图:
深圳鑫邦旺
电子
科技有限公司,专业做运放(OPA),模拟开关,
DAC
,
ADC
,马达驱动等国产品牌代理,保证原装!
农先生 18025319604 QQ486477086
