典型应用： ☆ 储能电源 ☆ 充电宝 ☆ 适配器
概述：

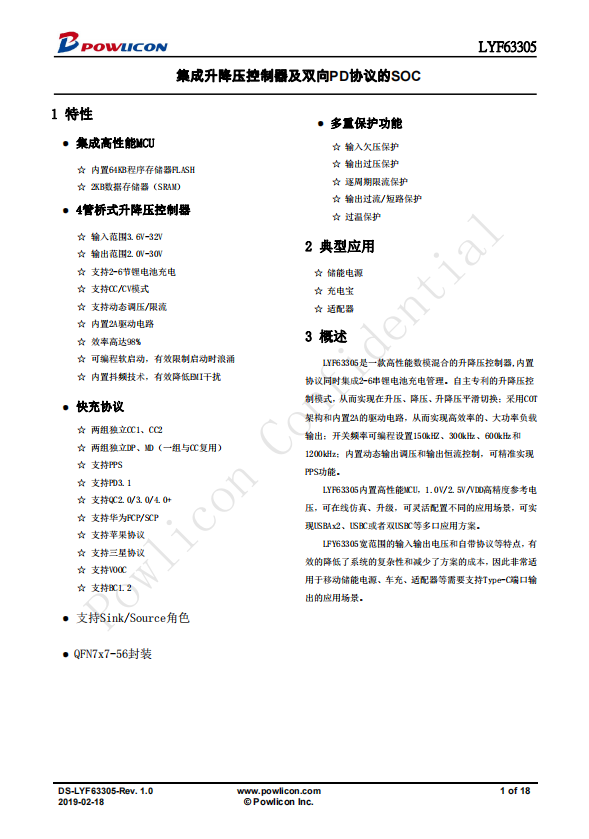

LYF63305是一款高性能数模混合的升降压控制器,内置协议同时集成2-6串锂电池充电管理。自主的升降压控 制模式，从而实现在升压、降压、升降压平滑切换；采用COT架构和内置2A的驱动电路，从而实现**的、大功率负载输出；开关频率可编程设置150kHZ、300kHz、600kHz和1200kHz；内置动态输出调压和输出恒流控制，可精准实现PPS功能。 LYF63305内置高性能MCU，1.0V/2.5V/VDD高精度参考电压，可在线仿真、升级，可灵活配置不同的应用场景，可实现USBAx2、USBC或者双USBC等多口应用方案。 LFY63305宽范围的输入输出电压和自带协议等特点，有效的降低了系统的复杂性和减少了方案的成本，因此非常适 用于移动储能电源、车充、适配器等需要支持Type-C端口输出的应用场景。
特性： ● 集成高性能MCU ☆ 内置64KB程序存储器FLASH ☆ 2KB数据存储器（ SRAM） ● 4管桥式升降压控制器 ☆ 输入范围3.6V-32V ☆ 输出范围2.0V-30V ☆ 支持2-6节锂电池充电 ☆ 支持CC/CV模式 ☆ 支持动态调压/限流 ☆ 内置2A驱动电路 ☆ 效率高达98% ☆ 可编程软启动，有效限制启动时浪涌 ☆ 内置抖频技术，有效降低EMI干扰 ● 快充协议 ☆ 两组独立CC1、CC2 ☆ 两组独立DP、MD（一组与CC复用） ☆ 支持PPS ☆ 支持PD3.1 ☆ 支持QC2.0/3.0/4.0+ ☆ 支持华为FCP/SCP ☆ 支持苹果协议 ☆ 支持三星协议 ☆ 支持VOOC ☆ 支持BC1.2 ● 支持Sink/Source角色 ● QFN7x7-56封装 ● 多重保护功能 ☆ 输入欠压保护 ☆ 输出过压保护 ☆ 逐周期限流保护 ☆ 输出过流/短路保护 ☆ 过温保护
