示波器同步的调节方法

agitek2008

示波器对信号的幅度进行高速跟踪就是扫描,信号频率不同,扫描要达到相应的速度才能跟踪得上,这就需要同步,它们的作用就是要在示波管中把信号的波形模拟出来。

示波器在使用时，要想使图象稳定（不左右跑），必须要有“同步”功能，若出现图象左右跑，就是不同步。

一般使用时都是使用“内同步”，就是将由Y输入的信号取出，经电路变换，产生一个同步脉冲，来控制X扫描的开始，达到同步的目的。

但是双踪示波器有两个Y输入，从Y1或是Y2取信号呢？于是就设置了一个同步选择：1--Y1，2--Y2，3--AUTO（自动）。

若只用一个输入，当然是信号由Y1输入，同步也选Y1；信号由Y2输入，同步就选Y2。若是信号由Y1入，同步选了Y2，就不能同步。你若将同步选为自动，那么，当信号由Y1入时，机器就会自动从Y1取同步信号。所以，建议当你只使用一个输入时，将同步放在自动就行了。

若是两个输入端都有信号输入，当两个信号同频时，建议你：看哪个信号幅度大，选这个幅度大的为同步，效果较好；若两个幅度相差不大，选相位超前的为同步，效果较好。

若两个信号不同频，你选哪个，哪个图象稳定，另一个一定会左右跑，不可能两个都同步。

那么示波器同步的调节方法该怎么操作呢？

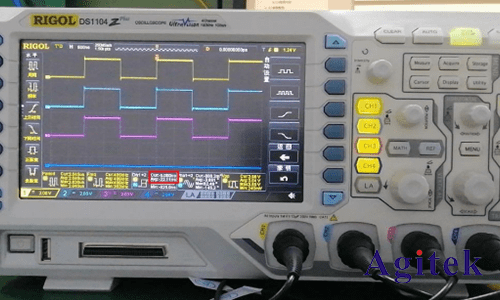

示波器调整同步的方法有顺时针旋到底为校正位置逆时针调节波形幅度变化范围在电压格两档之间。8.CH1和CH2输入信号插座为示波器提供输入信号触发方式选择交替触发,此时各个通道的触发源可以不一样,使各个通道的触发点在同一个位置就可以实现示波器显示波形同步了。

示波器校准调整方法

校准开关如泰克TDS200系列，其进入调整模式的方式是在开机状态下，用工具按住示波器后面板校准孔的按钮，同时按前面板的按钮，然后可进入服务菜单进行调整操作。

特定按键如泰克TDS2000C系列，其进入调整模式的方式是在开机状态下，按前面板测量键进入测量菜单，按顶部选项按钮进入测量1子菜单，按住前面板上的单次按钮，再按住前面板的自动设置按钮，等待至少2s，松开单次按钮，再松开自动设置按钮，可进入服务菜单进行调整操作。
