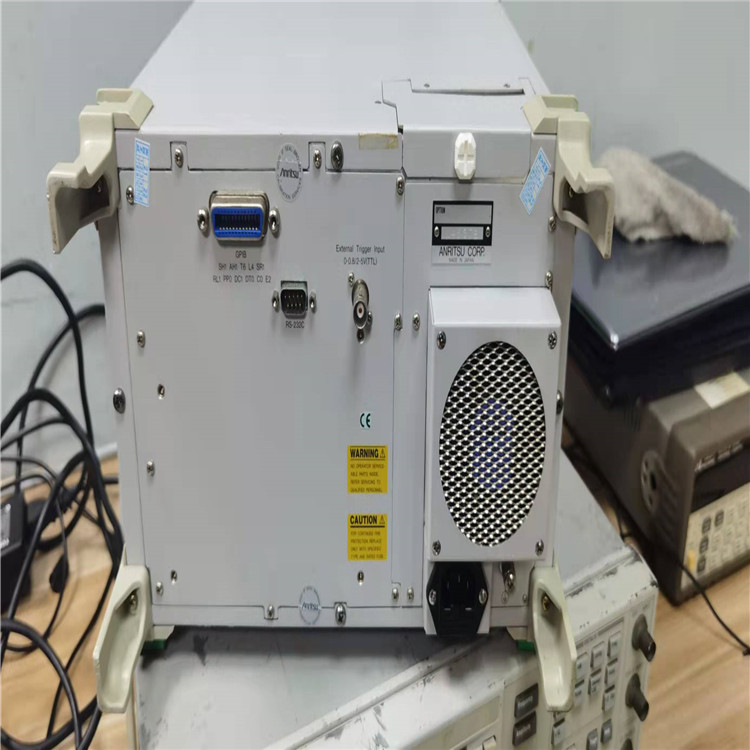

美国原装二手Anrintsu MS9710C光谱分析仪
[复制链接]
tan201406
tan201406
当前离线
积分
14
发表于 2022-9-8 09:03:29
|
显示全部楼层
|
阅读模式
贸泽电子有奖问答视频,回答正确发放10元微信红包
MS9710C 是 Anritsu 的光学分析仪。光谱分析仪,也称为光学分析仪,是一种测量光源功率的精密仪器。该
电子
测试设备用于监测指定波长范围内的功率分布。它以图表的形式显示测量结果,其中功率是垂直刻度,波长是水平刻度。
深圳市捷威信电子仪器有限公司
谭会平13554860890
附加的功能:
±20 pm(WDM 波段)的波长精度
动态范围 42 dB(距峰值波长 0.2 nm),70 dB(距峰值波长 1 nm)
最大分辨率 (FWHM) 为 0.05 nm。
WDM 测量多达 300 个通道的波长、电平和 SNR
–90 dBm 光接收灵敏度
可调谐激光源的跟踪功能
70 dB 动态范围距峰值波长 0.2 nm 处的动态范围优于 42 dB,最高可达 58 dB min。在距峰值 0.4 nm 处,允许对具有 50 GHz (0.4 nm) 通道间距的 DWDM 系统进行高精度测量。该分析仪在 WDM 光源的 SNR 测量以及窄带光学带通
滤波器
的评估方面表现出色。
–90 dBm 保证光接收灵敏度MS9710C 通过消除噪声和杂散光的影响,在宽范围内实现了改进的 S/N。1250 至 1600 nm 波长的 RMS 噪声电平最大为 –90 dBm。下面的屏幕显示是测量 1550 nm DFB-LD 光源时获得的波形,功率电平为 –85 dBm;一次扫描仅需 25 秒。使用扫描平均可以提高信噪比。
依赖波分复用传输由于需要增加传输容量,大容量传输技术的研发正变得更加活跃,波分复用(WDM)正在使用中。这种 WDM 传输技术需要对每个通道的信号质量和波长传输特性进行定量测量。为此目的的测量仪器需要高精度的波长和电平测量。此外,光纤
放大器
NF 的准确测量需要极好的偏振相关损耗特性和电平线性规范。MS9710C 设计在 1520 至 1620 nm 波段以及扩展波段(L 波段)至 1620 nm 范围内实现了出色的波长和电平规格。特别是,可以使用可选的内部参考波长光源自动校准波长精度;校准后精度优于±20 pm。
完整的功能阵容除了出色的基本功能外,MS9710C 还配备了完整的其他有用功能:
器件分析:用于分析和评估光学器件(DFB-LD、FP-LD、
LED
)的波形
波形分析:通过RMS和阈值方法进行波形分析;SMSR、半宽评估、WDM 波形分析
应用测量:EDFA NF 和增益测量、偏振模色散测量
调制,脉冲光测量:最大。频率范围 (VBW) = 1 MHz
标记
Multimarkers:最大的标记功能。300 分
区域标记:用于区域内的波形分析 峰/谷搜索:搜索峰或谷
功率监视器:还具有光功率计的功能
真空波长显示:将显示的波长转换为真空中的值
外部接口:GPIB、RS-232C、VGA监视器输出
MS9710C 是一款衍射光栅光谱分析仪,用于分析 600 至 1750 nm 波段的光谱。除了测量 LD 和 LED 光谱等用途外,它还具有测量光隔离器等无源元件的传输特性以及光纤放大器系统的 NF/Gain 的功能。除了其基本特性外,衍射光栅(正在申请专利)的卓越稳定性和可靠性提供了严格的电平和波长规格,特别是在 WDM 波段。该分析仪具有用户要求的动态范围、接收灵敏度和扫描速度,并以 Anritsu 的高级技术为后盾。高灵敏度满足当今测量仪器的严格要求。尤其是,
MS9710C 光谱分析仪是流行的 MS9710B 的继任者,但具有改进的功能和更高的性能。WDM 通信中重要的 1.55 μm 波段的规范已经升级,并且还进行了优化,以包括 L 波段(1570 至 1620 nm)使用的新要求。除了高可靠性和出色的基本性能外,该分析仪还具有全方位的应用功能,以支持在尽可能快的时间内进行准确测量。
