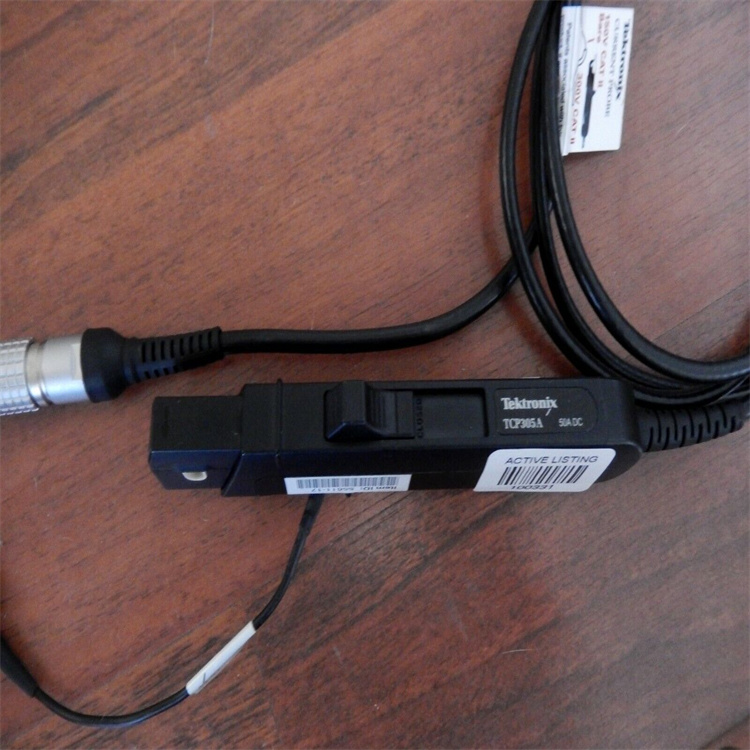

美国原装二手Tekronix TCP305A 电流探头

tan201406

TCP305A 是 Tektronix 的 50A、50 MHz 电流探头。
公司名称：深圳市捷威信电子仪器有限公司联系人：谭S 13554860890座机号码：0755-27538807QQ：2776035351Ｅ－mail：tan13554860890@126.com地址：深圳市宝安区沙井工人二路广新生大厦920

​特征：

AC/DC 测量能力

直流 - 50 MHz，50 A 直流

自动定标和单位 - 示波器屏幕上的幅度和安培读数可减少测量误差，无需手动计算 - 需要 TDS TEKSCOPE 示波器或带有 TCA-BNC 适配器的 TekConect 示波器

AC/DC 输入耦合

低插入阻抗降低了被测器件的负载

分芯结构可轻松实现电路连接

状态指示灯提供可视操作状态和潜在错误情况通知 - 消磁、探头打开、过载、未端接至 50 Ω、不兼容的探头类型

低直流漂移和噪声允许改进低电平电流测量

经认证可在美国、加拿大和欧洲使用。符合适用的 IEC 标准


电源要求

放大器：90 V 至 264 V、47 至 440 Hz、50 W；最大CAT II（自动切换）

探头：TCP312A、TCP305A、TCP303 探头需要 TCPA300 放大器；TCP404XL 探头需要 TCPA400 放大器

应用：

为电信、数据通信、计算机和半导体电力电子环境中的设计人员、安装人员和服务人员提供开发和分析解决方案：

电源（开关和线性）

半导体器件（SCR、IGBT、MOSFET、CMOS、BJT）

功率逆变器/转换器

电子镇流器

工业/消费电子产品

移动通信（电话、卫星、中继站）

电机驱动

交通系统（电动汽车、电动火车、机车、航空电子设备）

TCPA300 放大器与 TCP305A 探头一起使用时，可提供广泛的电流测量能力，并跨越低电平毫安测量与极高电流电平之间的差距。

分芯探头结合了变压器和霍尔效应技术，可在低至 1 毫安到数千安培的电流水平（与 CT4 电流互感器一起使用时）提供从直流到 100 MHz 的宽带宽测量能力。

当连接到带有 TEKPROBE Level II 或 TekConnect（带 TCA-BNC）接口的泰克 TDS 示波器时，电流测量和计算变得简单易行。通过附加软件（例如 TDSPWR2 功率测量包）可以获得额外的测量功率。

满足当今的 AC/DC 电流测量应用

TCPA300 放大器与 TCP312A、TCP305A 或 TCP303 探头一起使用时，可提供广泛的电流测量能力，并跨越低电平毫安测量与极高电流电平之间的差距。这三个探头提供 30 A、50 A 和 150 A DC 连续电流测量能力。对于更高的电流水平，带有 TCP404XL 电流探头的 TCPA400 放大器可测量 500 A DC 连续电流和 750 A DC 连续电流，并随占空比降额。

TCP312A w/TCPA300 可提供更高频率的性能，提供≥100 MHz 的带宽和30 A DC 的最大电流。

测量错误和手动计算已成为过去

泰克 TDS3000、TDS500、TDS600、TDS700、TDS5000、TDS6000 和 TDS7000B 系列示波器系统（DPO3000、MDO/MSO/DPO4000 、MSO/DPO5000 和 DPO7000 系列示波器，需要 TPA-BNC 适配器）。

TCP300/TCP400 电流测量系统与您的 TDS 系列示波器无缝集成。

即使是非 TEKPROBE 系统也可以使用 TCPA300/400 系列进行正确的电流测量，只需将示波器上测得的输出电压乘以 TCPA300/400 系列量程设置即可。
