东芝推出新款步进电机驱动IC，有助于节省电路板空间
发布时间：2022-8-25 17:25
发布者：eechina

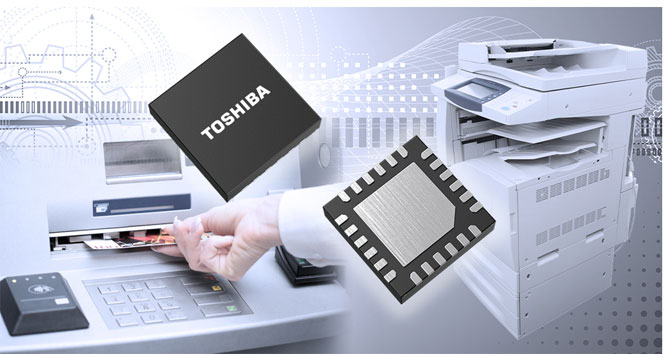

东芝电子元件及存储装置株式会社（“东芝”）宣布，推出其步进电机驱动IC产品线的新成员“TB67S549FTG”。这是一款采用小型封装的步进电机驱动IC，内置恒流控制功能，无需借助外部电路元件。新款驱动IC有助于节省电路板空间，适用于办公自动化和金融设备等工业设备。该产品于今日开始出货。
TB67S549FTG的输出功率晶体管采用东芝的DMOS FET[1]，绝对最大额定电机输出电压为40V，绝对最大额定电机输出电流为1.5A[2]。该产品采用QFN24封装，与采用QFN32封装的东芝现行产品TB67S539FTG相比，贴装面积缩小了36%左右。这有助于节省电路板空间。 此外，这款新驱动内置恒流电机控制所需的电流检测部件，电荷泵电路无需外部电容器。这样将减少外部电路元件，进而节省电路板空间。 TB67S549FTG支持4.5V至33V的电机供电电压，睡眠模式下电流消耗为1μA，可广泛应用于12V／24V供电应用。 东芝将继续开发适用于多类应用的产品，提供有助于简化用户设计、节约电路板面积并降低总成本的整体解决方案。 应用： - 打印机 - 多功能打印机（MFP） - 自动取款机（ATM） - 外币兑换机 - 监控摄像头 - 投影仪 特性： - 小型QFN24封装：4.0mm×4.0mm（典型值） - 恒流电机控制无需外部电流检测电阻。 - 电荷泵电路无需外接电容。 - 低功耗：睡眠模式IM1＝1μA（最大值） 主要规格： （除非另有说明，Ta＝25℃）
[1] 双扩散型MOSFET [2] 驱动电机的实际电流受环境温度、供电电压和其他工作条件制约。 如需了解相关新产品的更多信息，请访问以下网址： TB67S549FTG https://toshiba-semicon-storage. ... il.TB67S549FTG.html 如需了解相关东芝步进电机驱动IC的更多信息，请访问以下网址： 步进电机驱动IC https://toshiba-semicon-storage. ... tor-driver-ics.html 如需了解相关新产品在线分销商网站的供货情况，请访问以下网址： TC78B011FTG https://toshiba-semicon-storage. ... ck.TB67S549FTG.html | ||||||||||||||||||||||||||||||||||||||||||
