【疯壳·智能穿戴开发教程6】开源蓝牙心率防水运动手环-OLED 屏幕显示

Linda-x

开源蓝牙心率防水运动手环

——疯壳·智能穿戴开发系列

OLED 屏幕显示

Lcd 屏幕显示


1  相关简介

  本次 Lcd 屏幕显示是采用 SSD1306。SSD1306 是一个单片 CMOS OLED/PLED 驱动芯片可以驱动有机/聚合发光二级管点阵图形显示系统。有 128segments 和64Commons 组成。该芯片专为共阴极 OLED 面板设计。SSD1306 中嵌入了对比度控制器、显示 RAM 和晶振，并因此减少了外部器件和功耗。有 256 级亮度控制。数据/命令的发送有三种接口可选择：6800/8000 串口，I2C 接口或 SPI 接口。我们本次就是使用软件模拟 I2C 接口控制 LCD 屏幕。


2  硬件设计

  下图是我们的 LCD 屏幕的接口，这里使用 I2C 通信，SCL，SDA 分别接在 P25、P26。



图 1


3  软件设计

  关于软件，首先就是要把模拟 I2C 的两个引脚配置成普通输出 IO 口，
GPIO_ConfigurePin(LCD_I2C_PORT, SCL, OUTPUT, PID_GPIO, false);
GPIO_ConfigurePin(LCD_I2C_PORT, SDA, OUTPUT, PID_GPIO, false);
首先模拟起始信号：当 SCL 为高电平期间，SDA 由高电平跳变到低电平。





  最后就是数据的传送：I2C 总线进行数据传送时，时钟信号为高电平期间， 数据线上的数据必须保持稳定，只有在时钟线上的信号为低电平期间，数据线上的高电平或低电平状态才允许变化。




  上面的函数 Delay_us(1)可以根据 datasheet 进行更改。

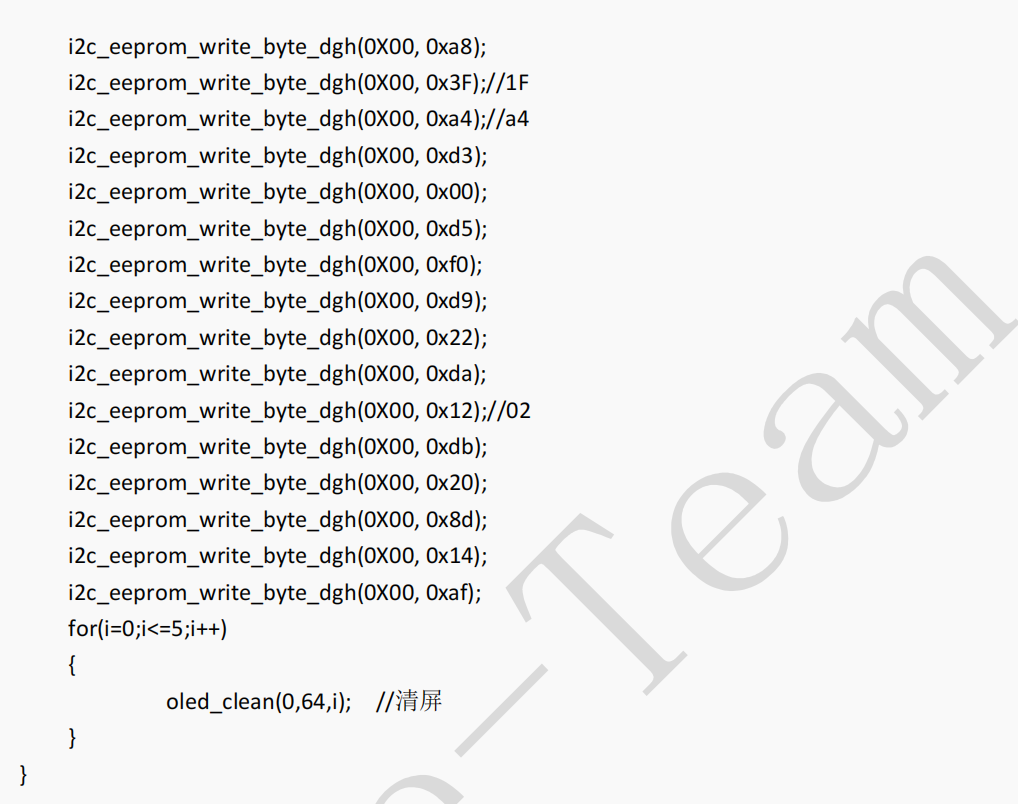

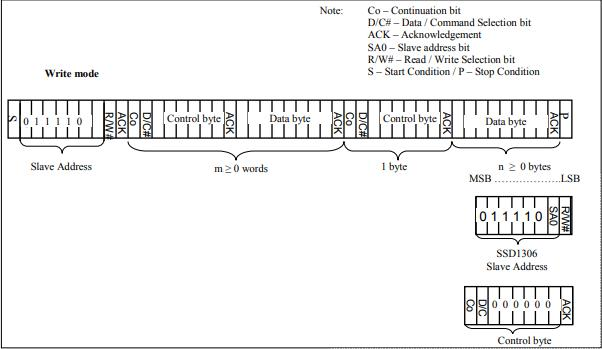

  我们通过对 SSD1306 写指令，写数据，控制 LCD。



图 2





  LCD 初始化完成之后，就可以调用显示函数了。

4  实验现象

  首先打开 SmartSnippets。


图 3
（1）设置好 SmartSnippets 之后，点击上图中的 Open。


（2）点击 Connect，连接我们的单片机。


图 4
（3）点击 Erase，擦除 Flash。


图 5
（4）点击 Browse，找到我们工程的.hex 文件。


图 6
（5）点击 Burn，完成代码下载。



图 7

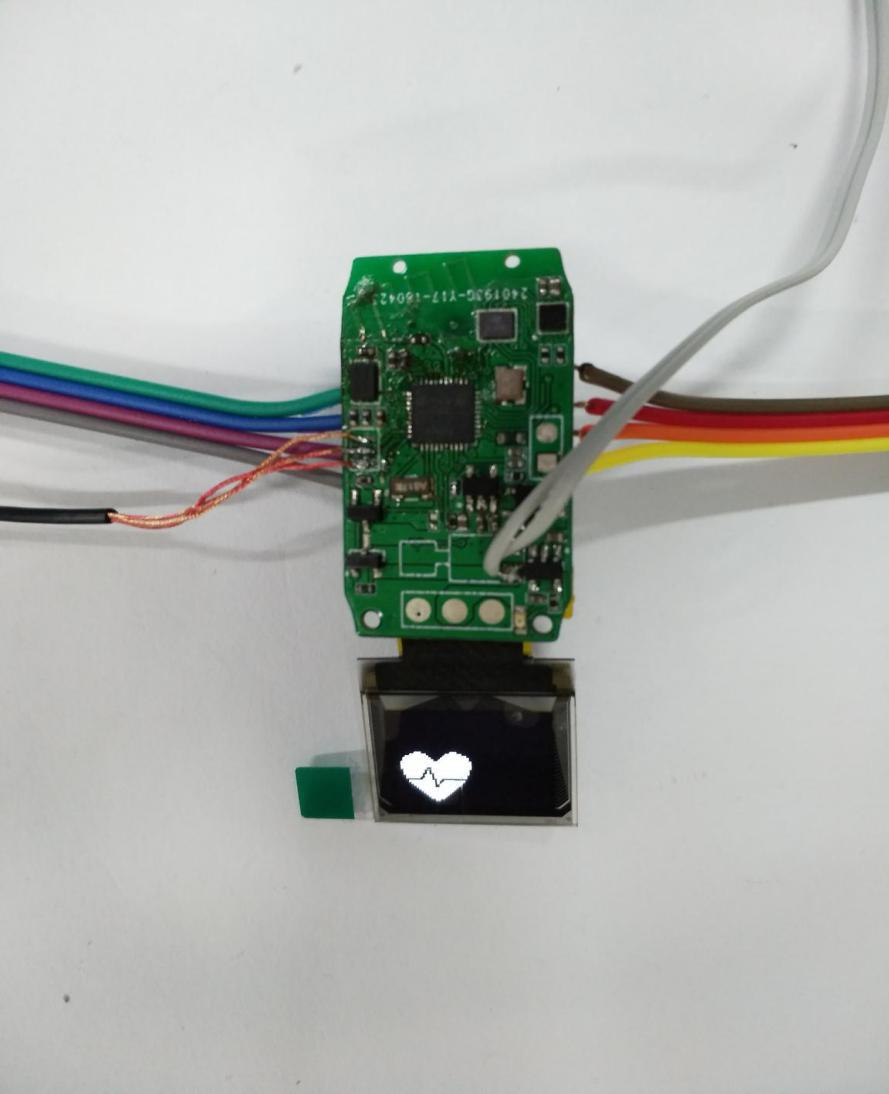

代码下载完成之后，运行代码，就能看到 LCD 上有显示图案。



图片 8



如需定制开发，请通过官网“疯壳”网页底部的“联系我们”进行联系

文件下载请点击： 4_(100%开源)蓝牙心率防水运动手环_OLED屏幕显示.pdf (1.43 MB)
