【疯壳·嵌入式教程8】手把手教你做平板电脑-WIFI 驱动实验教程

Linda-x

WIFI 驱动实验教程

——疯壳·嵌入式平板开发

第一节 电路原理图介绍

  下图来源于文档 3128_sdk_a02_20170325.pdf 中第 16 页。
  CMD 信号(用于传送命令和反应)；DAT0-DAT3 信号(四条用于传送的数据线)。
RTS（Require    ToSend，发送请求）为输出信号，用于指示本设备准备好可接收数据，低电平有效，低电平说明本设备可以接收数据。
CTS（Clear    ToSend，发送允许）为输入信号，用于判断是否可以向对方发送数据，低电平有效，低电平说明本设备可以向对方发送数据。

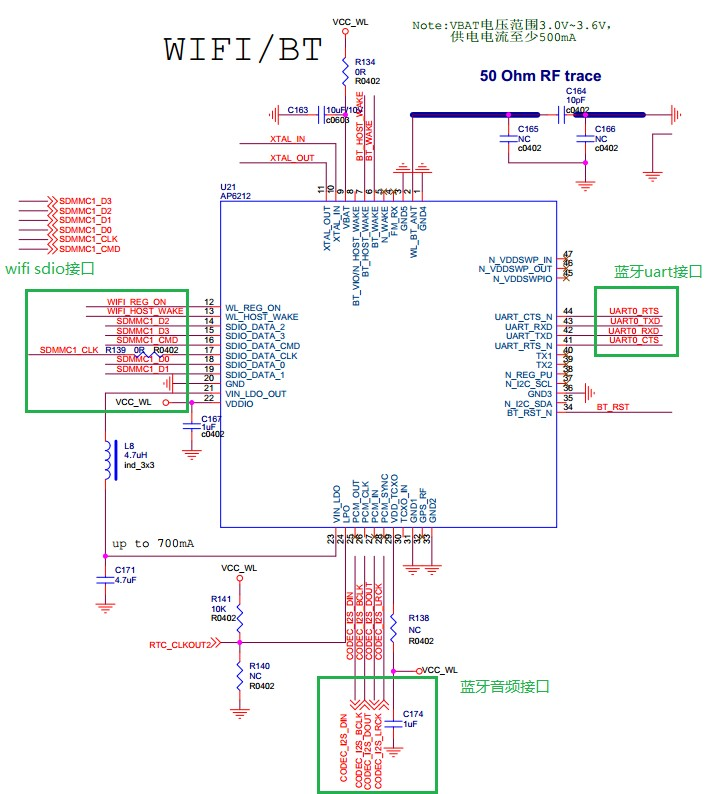

  如下图，wifi 是通过 sdio 接口和 cpu 相连；BT 是通过 uart 接口和 cpu 连接。sdio 接口


图1

第二节 wifi 驱动代码结构


代码1

第三节 dts 文件讲解


代码2

第四节 实验代码
1.应用层如何打开和关闭 wi-fi rockchip_wifi_power();
2.应用层如何打开和关闭 bt rfkill_rk_set_power();


详情地址：https://fengke.club/GeekMart/views/offline/android
套件地址：https://fengke.club/GeekMart/su_fHnaDyD1o.jsp
视频地址：https://fengke.club/GeekMart/su_f5W0Cuz3p.jsp

如需定制开发，请通过官网“疯壳”网页底部的“联系我们”进行联系

文件下载请点击： 8、WIFI驱动实验教程.pdf (453.5 KB)
