大联大友尚集团推出基于onsemi产品的100W PD电源适配器方案
发布时间：2022-8-18 20:20
发布者：eechina
大联大旗下友尚推出基于安森美（onsemi）NCP1343芯片的100W PD电源适配器方案。

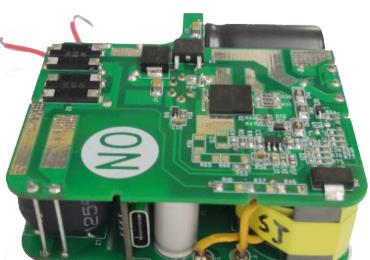

图示1-大联大友尚基于onsemi产品的100W PD电源适配器方案的展示板图 在电池续航能力迟迟无法突破的今天，快速充电技术无疑成为各大厂商研发和宣传的重点之一。近几年，随着USB Type-C接口的普及，Power Delivery（PD）协议不仅为包括智能手机在内的所有采用Type-C接口的电子设备提供了统一的快速充电标准，而且加速了厂商对大功率PD电源适配器方案的研发。为缩短客户的研发周期，大联大友尚基于onsemi NCP1343芯片推出了100W PD电源适配器方案，可支持PD3.0/PPS协议规范。
图示2-大联大友尚基于onsemi产品的100W PD电源适配器方案的场景应用图 由于电源输出功率在75W以上，就需要在电路设计中增加PFC电路来达到高功率因数下的行业标准。因此，本方案除了采用onsemi旗下新一代QR Flyback控制器NCP1343外，还在电路前级使用onsemi NCP1623作为PFC级的控制，提高了设计需求。并在输出控制级增加onsemi FUSE15101的设计满足了PD3.0/PPS协议标准。 NCP1343是集成准谐振控制的flyback芯片，内部集成700V高压启动源并具有Brown-out功能，9V至28V宽VCC供电电压范围，适合设计高性能离线电源转换器，它具有专有的谷值锁定电路，可确保稳定的谷值切换。该系统可以在低至第六谷值下工作，并转换到频率折返模式以减少开关损耗。随着负载降低，NCP1343可以进入跳跃模式以管理功率输出，同时最大限度地降低噪声。 NCP1632集成了一个双MOSFET驱动器，用于交错式PFC应用。交错由并联的两个小级组成，代替了一个难以设计的更大级。并且NCP1632驱动器为180°移位相位，可大大降低电流波纹。

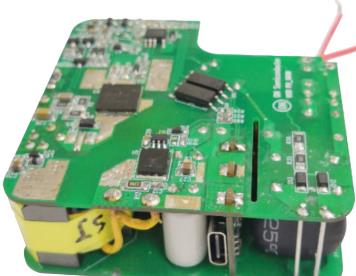

图示2-大联大友尚基于onsemi产品的100W PD电源适配器方案的场景应用图 本方案以高性能的控制器和驱动器为设计者提供了创新的功能，能显著减少高能效AC-DC电源的物料单（BOM）含量，尤其是在100W以上的负载范围，包括智能手机、笔记本电脑适配器。 核心技术优势： 700V高压启动源，HV脚位集成Brown-out功能； 宽VCC供电电压：9V至28V； 频率折返技术结合Quiet-Skip提升轻载效率； 谷底锁定技术有效改善系统噪声； 空载条件下损耗低至50mW； 抖频技术有效改善EMI。 方案规格： 输入电压：90Vac to 264Vac； 最大输出功率：100W； 输出电压电流：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A； 输出电压纹波：60mV Max； 功率密度：1.46W/cm3； 效率：92.3% & 92.9% @20V/3.25A，115Vac &230Vac。 |
