拓尔微推出TMI2286D+IM2406 PD应用智能功率分配方案
发布时间：2022-8-18 14:48
发布者：拓尔微电子
|
前言 自2015年苹果推出 The new MacBook 以来，大功率 USB PD 充电在苹果 MacBook、iPad、iPhone 等产品线中逐渐铺开，极大地推动了大功率 USB PD 快充标准的发展，加速了大功率 USB PD 快充产品的普及。
不仅如此，越来越多的品牌也开始在产品中加入对大功率 USB PD 充电的支持，市场对大功率 USB PD 快充电源的需求日益增长，为第三方电源厂商带来了新一轮的发展机遇。拓尔微顺势而为，推出了 TMI2286D+IM2406 大功率 DC-DC 电源方案，下面充电头网为大家介绍一下此款方案的亮点。 拓尔微推出高效简洁的可支持100W的PD 智能功率分配方案
拓尔微推出TMI2286D+IM2406 PD应用智能功率分配方案 主要特色：

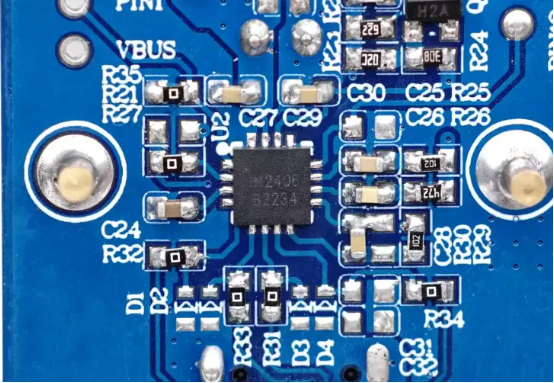

拓尔微 IM2406 是一款高度集成的 USB PD 控制器；支持 PD3.0/PPS （并取得TID:6174)、PD2.0、QC2.0/QC3.0/QC4.0/QC4.0+、FCP、SCP等快充协议；采用 QFN16封装；针对 USB DFP(Source) 充电应用而设计，适用于电源适配器、车载充电器等产品中。
拓尔微 IM2406 可支持单C口 100W功率输出；其主要特点： 内置MCU和32kB flash，可轻松实现反复擦写和在线升级； 支持I2C接口实现多机互联； 两路11-bit DAC提供高精度CC/CV输出； 支持外部电阻设置6组不同PDO输出； 集成外挂NMOS开关的驱动和VBUS放电功能； 支持VCONN和e-Marker检测； CC1/CC2耐压30V以上； CC1/CC2/DP/DM卓越ESD设计无需外加RC即可过BMC认证和HBM 8kV。
拓尔微 IM2406 内置两个高精度 DAC 和分流稳压器，提供高精度 VBUS 输出和 CV/CC 控制。芯片内部集成 BMC PHY、Type-C 检测、电压和电流监视器、输出泄放电路、负载开关 NMOS 栅极驱动器和系统 ESD 设计，最大限度地减少外部组件，以节省 BOM 成本。

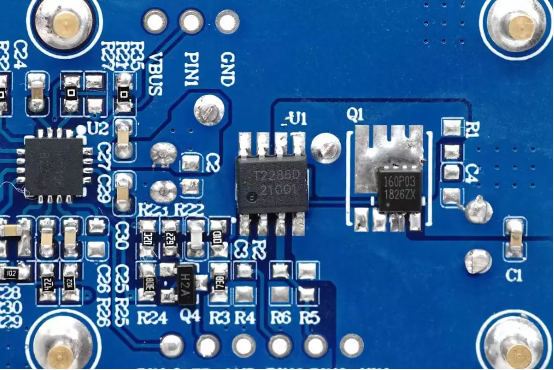

搭配拓尔微大功率DC-DC TMI2286D 拓尔微 TMI2286D 是一款支持 4.5V~30V 宽输入电压、高效率有源 CC 降压 DC-DC 转换器，可在 CV（恒定输出电压）模式或 CC（恒定输出电流）模式下工作。TMI2286D 在 5V 输出时提供高达 3.5A 的典型输出电流，可以获得最大 100% 的占空比。

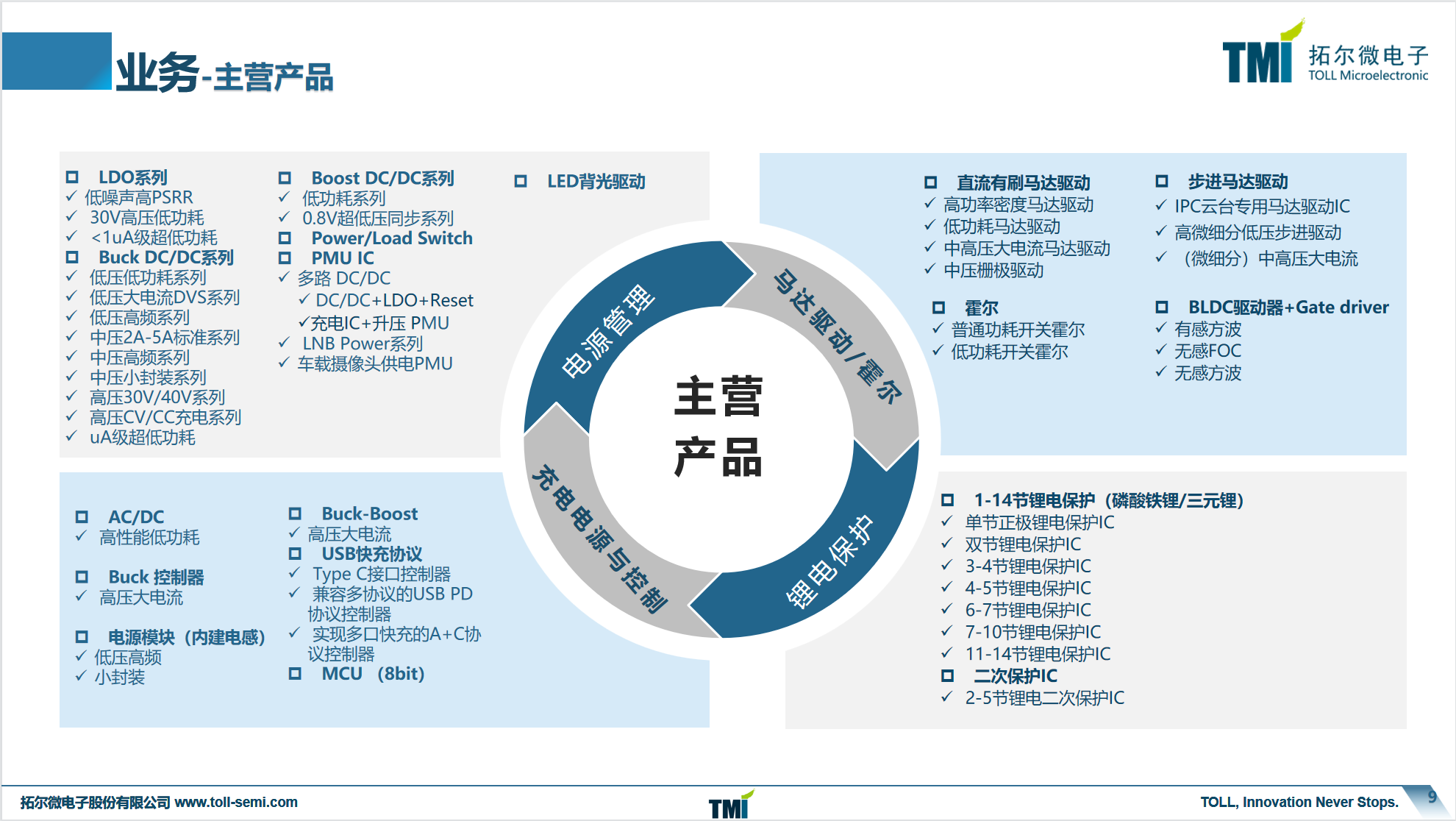

充电头网总结 作为快充市场的重要组成部分，DC-DC 电源在氮化镓多口快充、车充、充电宝、户外电源、电动工具等众多领域都发挥着不可或缺的作用。拓尔微此次推出的 TMI2286D+IM2406 DC-DC电源方案，具备高集成度、适配性强、内置多重保护等优势，有助于大功率电源产品普及。 拓尔微电子成立于2007年，注册资本3.6亿元，公司员工已超过250人，2021年营收达十几亿RMB。公司主要的产品线：电源管理，马达驱动IC、充电电源与控制、锂电保护IC；行业方面，我司深耕于机顶盒，网通，安防，TV，扫地机，智能家居等领域配套方案。详细的产品内容见下图：
来源：充电头网编辑部 |
