产品品牌：永嘉微电/VINKA
产品型号：VKL060
封装形式：SSOP24
产品年份：新年份
陈锐鸿：18824662436-同步
原厂直销，样品免费，技术支持，价格优势。
概述：
VKL060 SSOP24是一个点阵式存储映射的LCD驱动器，可支持最大60点（15SEGx4COM）的 LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，可配置4种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表 类产品。
特点：
• 工作电压 2.5-5.5V
• 内置32 kHz RC振荡器
• 偏置电压（BIAS）可配置为1/2、1/3
• COM周期（DUTY）为1/4
• 内置显示RAM为15x4位
• 帧频80Hz
• 省电模式（通过关显示和关振荡器进入）
• 可配置4种功耗模式
• I2C通信接口
• 显示模式15x4
• 3种显示整体闪烁频率
• 软件配置LCD显示参数
• 读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压（≤(VDD-VLCD)）
• 内置上电复位电路(POR)-TEST2接低电平使能
• 低功耗、高抗干扰
• 封装：SSOP24L(150mil) (8.65mm x 3.9mm PP=0.635mm)
VKL060_V1.3-CN.pdf
(1.8 MB)
VKL076_V1.3-CN.pdf
(2.36 MB)
VKL128_V1.3-CN.pdf
(2.6 MB)
VKL144A'B_V1.3-CN.pdf
(2.72 MB)
LCD/ LED液晶控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P-16
VK1056B 2.4V～5.2V 14seg*4com14*3 14*2 偏置电压1/2 1/3 SOP-24/SSOP-24
VK1072B 2.4V～5.2V 18seg*4com18*3 18*2 偏置电压1/2 1/3 SOP-28
VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP-28
VK1088B 2.4V～5.2V 22seg*4com 22*3 偏置电压1/2 1/3 QFN-32L（4MM*4MM）
VK0192 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP-44
VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP-64
VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-64
VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-52
VK1621 2.4V～5.2V 32*4 32*3 32*2 偏置电压1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622 2.7V～5.5V 32seg*8com 偏置电压1/4 LQFP44/48/52/64/QFP64/DICE裸片
VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE裸片
VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE
VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP-100/QFP-100/DICE
(永嘉微电/VINKA原厂，工程服务技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC) 高抗干扰LCD液晶控制器及驱动系列:
VK2C21A 2.4～5.5V 20seg*4com16*8 偏置电压1/31/4 I2C通讯接口 SOP-28
VK2C21B 2.4～5.5V 16seg*4com12*8 偏置电压1/31/4 I2C通讯接口 SOP-24
VK2C21C 2.4～5.5V 12seg*4com8*8 偏置电压1/31/4 I2C通讯接口 SOP-20
VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/31/4 I2C通讯接口 SOP-16
VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-52
VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/21/3 I2C通讯接口 LQFP-48
VK2C23A 2.4～5.5V 56seg*4com52*8 偏置电压1/31/4 I2C通讯接口 LQFP-64
VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/31/4 I2C通讯接口 LQFP-48
VK2C24 2.4～5.5V 72seg*4com 68*860*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP-80

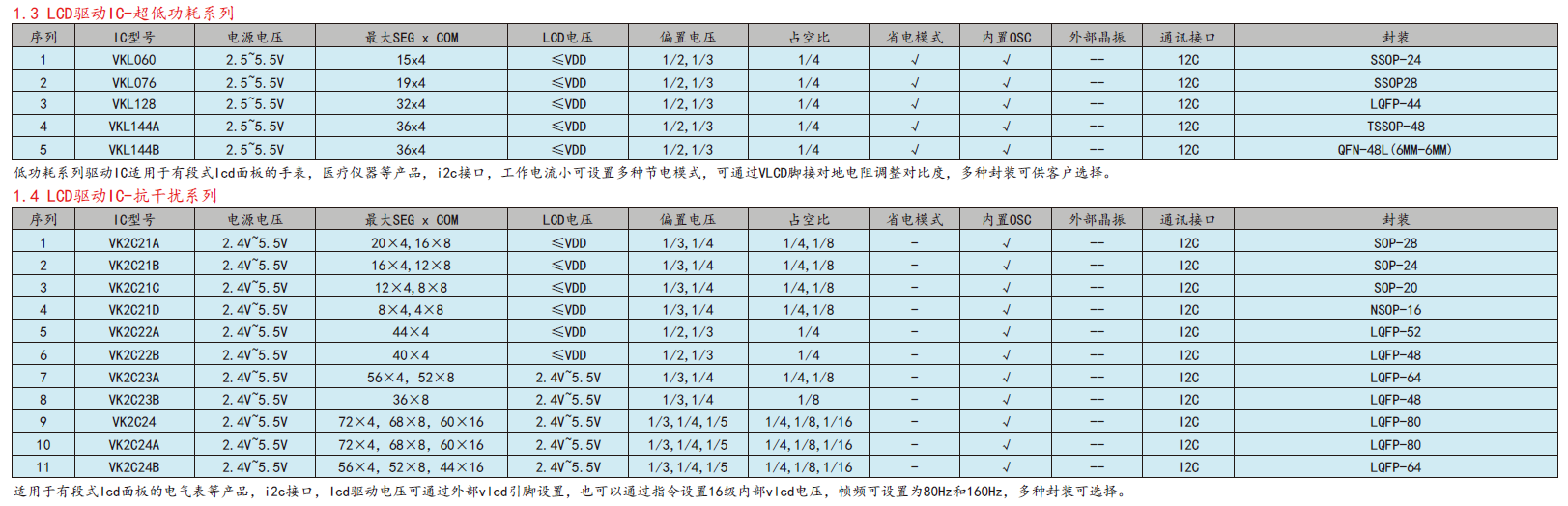

超低功耗LCD液晶控制器及驱动系列:
VKL060 2.5～5.5V 15seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP-24
VKL128 2.5～5.5V 32seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-44
VKL144A 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP-48
VKL144B 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 QFN48L (6MM*6MM)
静态显示LCD液晶控制器及驱动系列：
VKS118 2.4～5.2V 118seg*2com 偏置电压 -- 4线通讯接口 LQFP-128
VKS232 2.4～5.2V 116seg*2com 偏置电压1/1 1/2 4线通讯接口 LQFP-128
|
