大联大诠鼎集团推出基于RICHTEK产品的Type-C PD电源扩展坞方案
发布时间：2022-8-11 17:43
发布者：eechina
大联大旗下诠鼎推出基于立锜科技（RICHTEK）RT6190芯片的Type-C PD电源扩展坞方案。

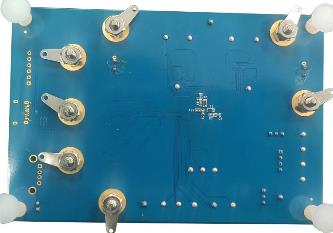

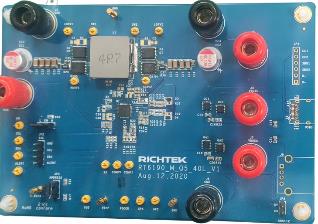

图示1-大联大诠鼎基于RICHTEK产品的Type-C PD电源扩展坞方案的展示板图 近年来虽然USB Type-C接口凭借着出色的传输速率成为了智能手机的一大标配，但大多数电脑等其它电子都尚在跟进阶段，并没有完全普及。而随着新规格USB Type-C接口性能不断提升，一些最新发售的笔记电脑已经搭载Type-C接口，这导致了电源充电接口不适配的问题。为解决这一问题，大联大诠鼎基于RICHTEK RT6190芯片推出的Type-C PD电源扩展坞方案，可以满足Type-C PD电源充电需求。

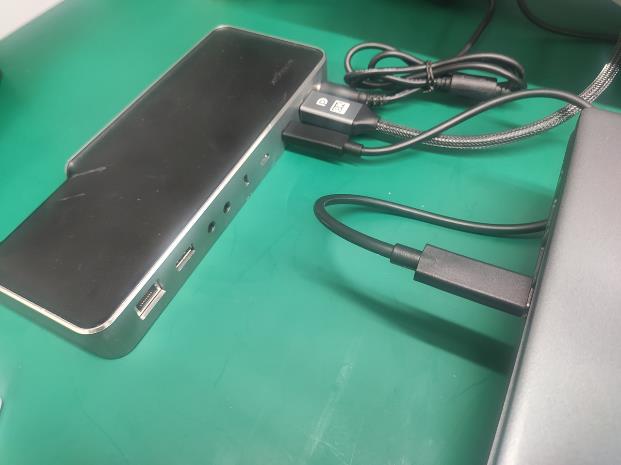

图示2-大联大诠鼎基于RICHTEK产品的Type-C PD电源扩展坞方案的场景应用图 RT6190是RICHTEK专为USB-PD应用开发的4开关双向Buck-Boost控制器，可在4.5V~36V输入电压范围内工作，输出电压可在3V~36V进行调节。其控制架构为峰值电流模式，在可程控的恒流、恒压模式下，输出功率最高达100W。并且器件内置电荷泵电路，可对外接的低成本N型MOSFET开关进行控制，以实现电源路径管理。RT6190具有的I2C接口，可对其输出电压、电流限制值、工作频率和缆线压降补偿参数进行设定。同时它还具有完善的保护性设计，其中包括输入欠压锁定保护、过压和欠压保护、逐周期电流限制、短路保护和过热保护等。

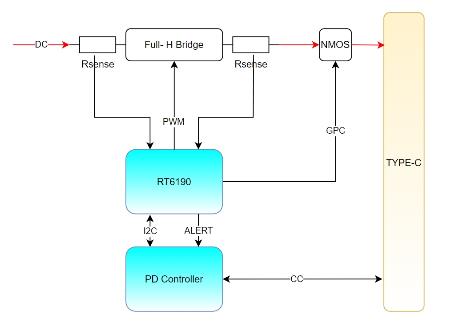

图示3-大联大诠鼎基于RICHTEK产品的Type-C PD电源扩展坞方案的方块图 立锜科技（RICHTEK）是一家国际级的模拟IC设计公司，专注于提供客户多元且具竞争力的产品以及完整的电源管理解决方案。此次大联大诠鼎与RICHTEK携手推出的Type-C PD电源扩展坞方案，可为各种接口提供稳定的电压输出。 核心技术优势： 双向36V输出输入； 可控式升降压； 可程式化定电压及定电流输出； 完整过电压、低电压、过电流、过温度等保护机制； 内置符合PD规范的VBUS泄放电机制； PWM工作模式可程式设定为PSM或FCCM； 具有线损补偿。 方案规格： 电压输入：4.5V～36V； 电压输出：3V～36V； 工作频率：250K～1MHz； I2C位置可设定数有2组。 |
