DCDC60V降压恒压芯片,完全替代HT7463A、HT7463B

[复制链接]
发表于 2022-8-4 10:14:10 | 显示全部楼层 |阅读模式
关键词: dcdc , 降压恒压 , 电源芯片 , 替代HT7463B
方案替代:60V降压芯片SL3037B优势替代合泰HT7463A/HT7463B

概述
SL3037B 是一款内置功率MOSFET
单片降压型开关模式转换器。SL3037B
在5.5-60V 宽输入电源范围内实现 0.6 A
峰值输出电流,并且具有出色的线电压
负载调整率。
SL3037B采用PWM 电流模工作模式,
环路易于稳定并提供快速的瞬态响应。
SL3037B集成了包括逐周期电流限制
和热关断等保护功能。
SL3037B采用 SOT23-6 封装,且外围
元器件少。

特点
● 0.6A 的峰值输出电流
● 0.9Ω 的内部功率MOSFET
● 可采用大输出电容启动
● 低ESR 陶瓷电容输出稳定
● 效率高达 90%
● 固定 500kHz 频率
● 热关断
● 逐周期过流保护
● 宽输入电压范围:5.5~60V
● 采用SOT23-6 封装

应用
● 电表
● 分布式电源系统
电池充电器
● 线性稳压器的预调节器

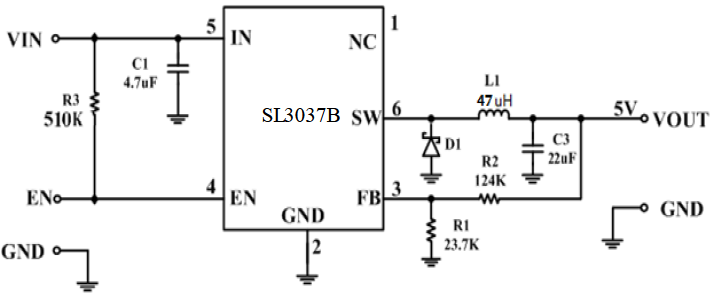

电路图
