小软件大作用 | 如何省时省力进行Gerber图层快速对比？
发布时间：2022-8-2 17:31
发布者：望友科技
|
很多工程师工作中会遇到需要对比两个Gerber图层的情况，如果通过普通的Gerber文件查看软件进行比对，无疑是耗时耗力的。

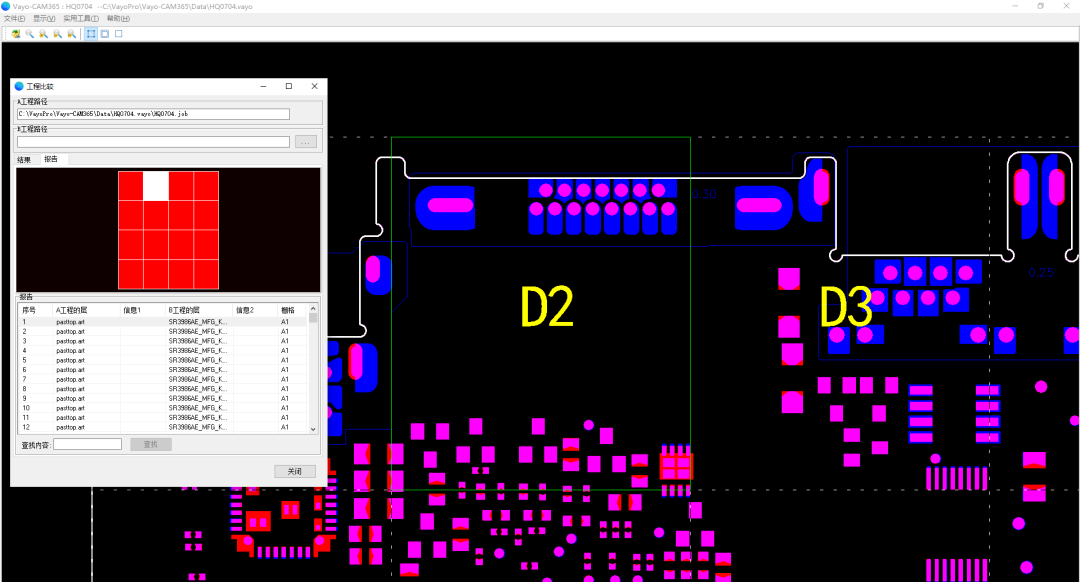

今天就带大家一起来看看如何使用望友CAM365软件进行Gerber图层快速对比，并通过输出报告的形式告知对比结果。 如下图所示，我们导入需要对比的Gerber图层后，通过对齐、设置PCB外框等操作后，确保对比的Gerber图层在一个参考面上，软件会将对比的Gerber图层进行区域划分。 例如A1～A4, B1～B4, C1～C4, D1～D4，每个区域两个图层的颜色会进行区分，下图蓝色和紫色分别代表不同的图层。

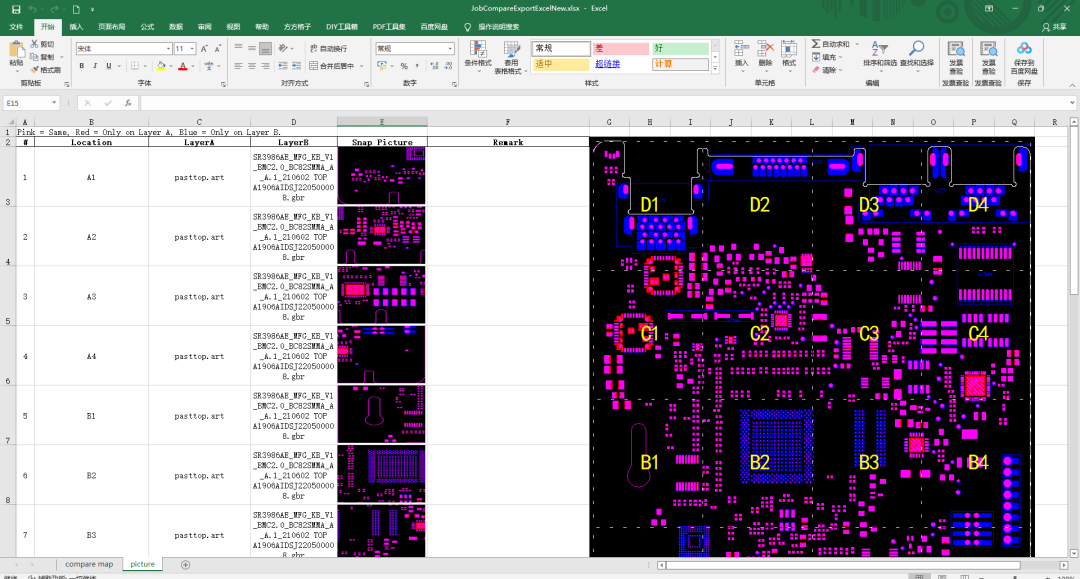

并且最终会输出如下图的Excel表格数据：
Vayo-CAM365软件就是通过这样的方式来实现Gerber图层快速对比的功能，提高效率。 如需了解更多望友NPI软件方案，请访问https://www.vayoinfo.com/?utm_source=https%3A%2F%2Fwww.eechina.com%2F&utm_medium=article&utm_campaign=CAM365或直接发送邮件至business@vayoinfo.com咨询更多软件详情。 |
