力科104Xi-A车载总线分析示波器

a498365901

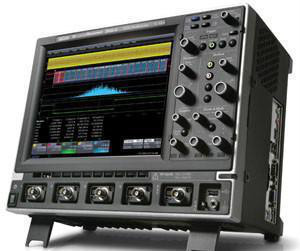

力科waverunner 104Xi-A车载总线分析示波器

WAVERUNNER® 104XI和204XI的特点 jiang

• 1和2 GHz模拟带宽

• 5 GS/s取样速率(隔行扫描时10 GS/s)

•标配10 Mpts/Ch

•大显示器，小体积(厚6")

•完整的“解决问题的”示波器，拥有全面的数学运算/测量、多域分析和应用软件

• I2C和SPI触发/解码选项，增强调试嵌入式系统的生产效率

• WaveScan™定位单次捕获中的异常事件，或在长时间多次采集内扫描事件

• 10.4"超亮彩色触摸屏

•力科WaveStream™快速查看模式，提供了生动的模拟类显示器，支持256种辉度等级

•与新推出的ZS系列高阻抗单端有源FET探头一起使用，实现低电路负荷探测

•混合信号示波器选项(MS-32)

•另外还提供车载总线分析仪版本

WaveRunner 104Xi和204Xi都是拥有全面的“解决问题”的功能的高性能示波器。它们还拥有难以置信的小体积(厚6")及10.4"大型显示器，为任何工作方式或工作区提供了的解决方案。

重塑性能

1和2 GHz性能在WaveRunner Xi大显示器/小体积外形中拥有全新的意义。这种带宽与取样速率(高达10 GS/s)组合从未在这么紧凑的、可以简便地放到任何工作区的外形中提供过。再加上WaveRunner Xi的一系列解决问题的快速调试分析工具，您可以真正实现强强组合。

WaveScan™更快地定位问题

的触发技术也不能发现所有异常事件，因此需要更强大的功能。WaveScan可以定位单个捕获中的异常事件，或扫描长时间内多次采集中的事件。用户可以选择近20种搜索模式(脉宽, 频率, 上升时间, 欠幅脉冲, 占空比等)，应用搜索条件(>,

I2C和SPI触发/解码选项增强了解决方案

所有WaveRunner Xi示波器现在都提供了强大灵活的I2C或SPI触发/解码选项。解码后的信息带有色码，重叠在波形顶部，使得新手和专家都可以简便地理解嵌入式系统的行为。触发内置到示波器中。I2C触发提供了独特的条件数据触发功能，同时还提供了“DATA=”触发功能，用户可以DATA >, 3,,范围内或范围外。这特别适合触发特定的I2C EEPROM内存位置，或通过监测I2C ADC/传感器值来检验安全工作范围。

新功能提高了WaveRunner Xi的处理能力

使用条件I2C DATA触发，隔离特定消息。

WaveRunner Xi中的WaveScan超越了触发功能，可以定位单个捕获中的异常事件，或在多次捕获中扫描事件。使用ScanOverlay重叠找到的事件，通过ScanHisto(gram)收集与事件有关的分布信息。设置示波器，在满足事件条件时执行各种操作。谭S 135-1007-5188（微信同号）
