语音采集

    音频采集板卡主要运用的是TI官方的方案TLV320AIC3254音频编解码器+TPA2012D2RTJ功率放大器，如图1.0.1为语音采集主板的实物图。


    图1.0.1 语音采集主板的实物图
    图1
    TLV320AIC3254（有时也称为AIC3254）是一款灵活的低功耗，低电压立体声音频编解码器，具有可编程输入和输出，PowerTune功能，完全可编程的miniDSP，固定的预定义和可参数化信号处理模块，集成PLL，集成 LDO和灵活的数字接口，支持I2C和SPI。TLV320AIC3254的内部结构，如图1.0.2所示。

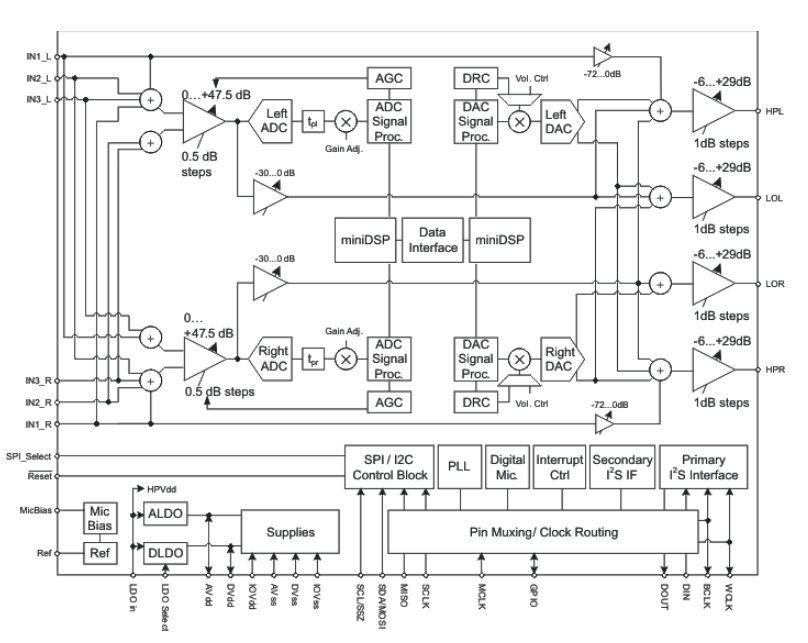

    图1.0.2 TLV320AIC3254内部结构图
    图2

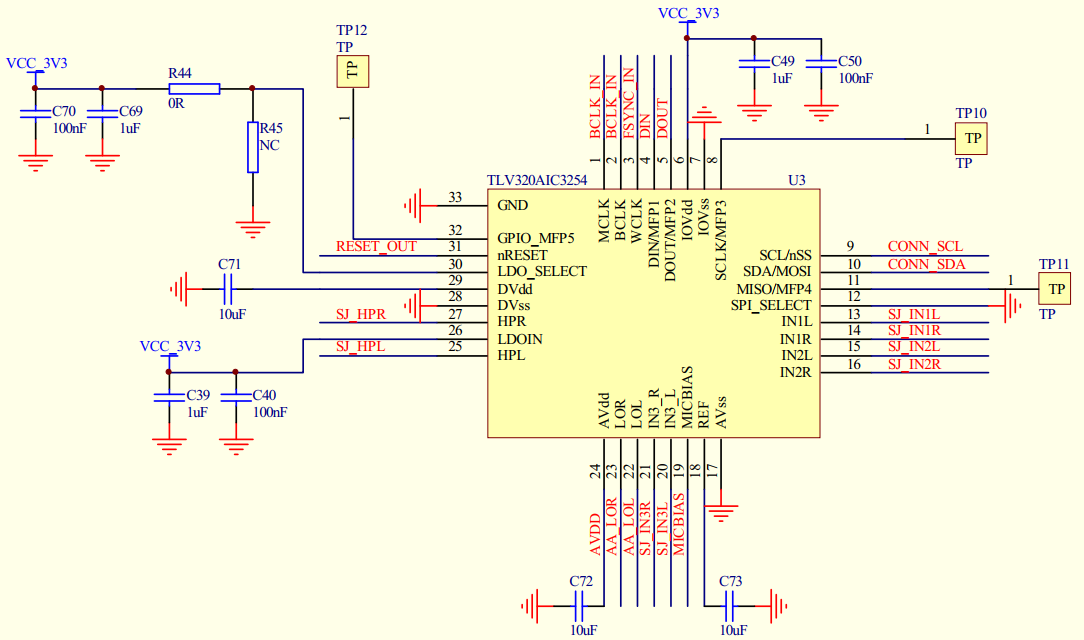

    如图1.0.3为语音采集主板TLV320AIC3254外围电路。


    图1.0.3 TLV320AIC3254外围电路
    图3
    TPA2012D2是一款立体声的D类音频放大器（D类放大器），TPA2012D2为每个通道提供独立的关闭控制。使用G0和G1增益选择引脚可以将增益选择为6，12，18或24 dB，在语音采集板卡上主要是实现把采集回来的声音在通过耳机口播放出来的效果，其功能框图，如图1.0.4所示。


    图1.0.4 TPA2012D2功能框图
    图4

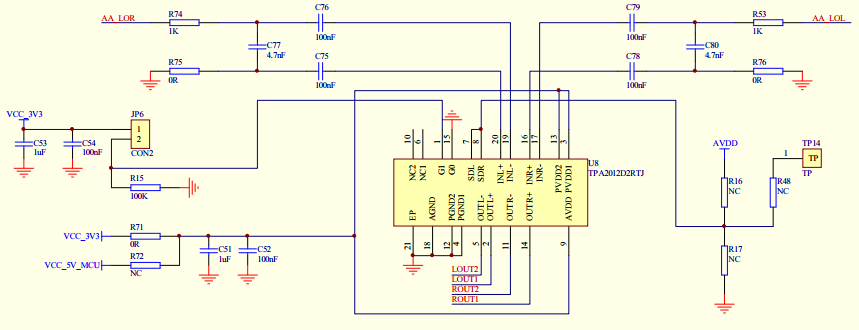

    如图1.0.5为语音采集主板的TPA2012D2外围电路。


    图1.0.5 TPA2012D2外围电路
    图5
