灵动微电子MM32SPIN0280无感方波BLDC电动工具硬件参考设计
发布时间：2022-7-25 17:07
发布者：英尚微电子
|

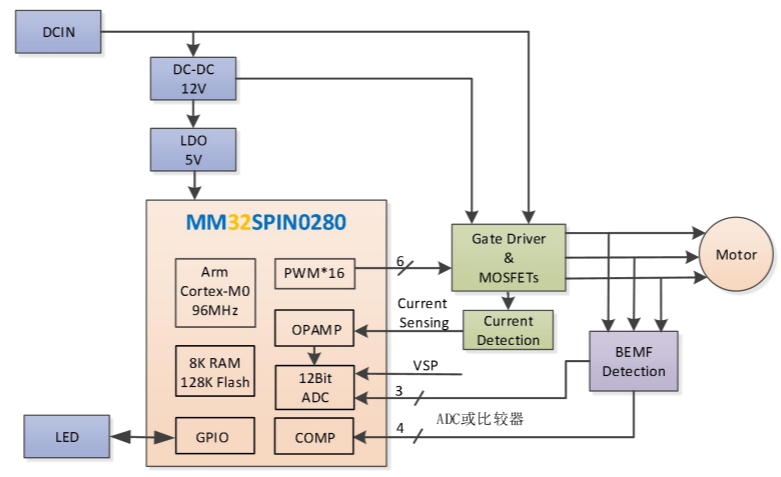

灵动微电子M32SPIN0280是灵动微电机新推出的针对电机控制市场的专用MCU，该系列MCU搭载了Arm®Cortex®-M0内核，最高工作频率可达96MHz，内置高速存储器，并集成了I/O端口和多种外设。MM32SPIN0280系列MCU适用于各类电机应用场景，其典型应用包括风机、水泵、电动自行车、服务器风机、吊扇、电动工具、工业变频、伺服舵机、空调风机等。 MM32SPIN0280主要特点： -Arm®Cortex®-M0内核，主频高达96MHz； -高达128KB Flash，8KB SRAM； -包含2路12位的ADC，采样速度高达3Msps； -5个通用定时器、2个针对电机控制的PWM高级定时器； -1个I2C接口、2个SPI接口、3个UART接口； -针对电机应用内置4个运放、5个比较器； -工作电压为2.0V-5.5V； -工作温度范围（环境温度）-40℃-105℃； -多种省电工作模式支持低功耗应用的需求； -提供LQFP32、LQFP44、LQFP48、QFN48、LQFP64封装； -更多产品详情及相关技术支持洽谈灵动微官方代理英尚微电子； 硬件参考设计 硬件系统由外部DC电源供电,经降压后得到12V给Gate driver IC供电以驱动功率开关管，12V通过降压IC输出5V给MM32SPIN系列微处理器及其他功能模块供电。通过外部电路检测反电动势过零点信号，对应六种不同的逆变器MOS管驱动顺序，实现BLDC电机的六步换相。采用0~5V的电压输入做为速度命令的来源,以控制电机转速。用户转动可变电阻旋钮可以改变此输入电压值，实现无极调速。  MM32SPIN0280无感方波硬件框图 |
