如何用SMT智能编程软件实现在装配图元件本体上显示元件参数值？
发布时间：2022-7-22 11:06
发布者：望友科技
|

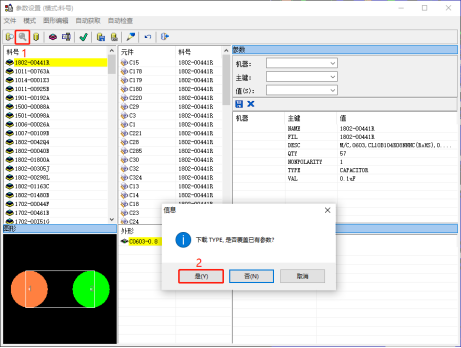

本期小编给大家教一下如何用望友SMT软件在装配图元件本体上显示元件参数值！ 模式选择为SMT基本模式 01 CAD导入：读入CAD 02 BOM导入：读入BOM 03 元件选择：选择INBOM的元件进行参数设置 04 参数设置： l 设置元件类型（type）参数：必须项， type参数会影响提取元件VAL值的结果。 l 极性元件添加元件极性标识：非必须，具体看对极性标识方式的要求。 05 工具：Bom中取值：提取VAL值 06 工具：装配图：设置显示VAL值 以下对第4步以后做一个简要介绍： 步骤详解： 04. 参数设置： A. 设置元件类型（type）参数 进入元件参数设置界面，选择1“自动设置类型” 软件自动根据数据特征进行自动设置元件类型 （比如，电阻位号一般是R开头，两个引脚的SMD元件） 对于不能自动设置的可以自行添加定义 以后就会自动识别 在参数设置界面点“自动设置类型”图标，弹出的对话框选2“是” 参考下图

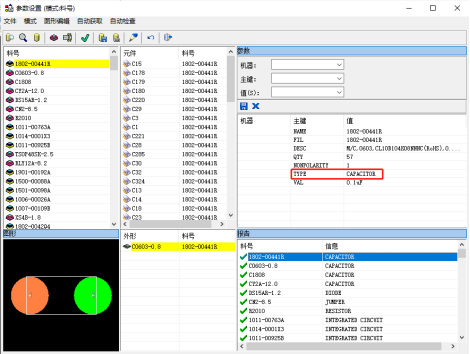

在右下角的报告位置可以查看设置后的结果 已设置TYPE类型参数的是“√”绿色打钩的状态 无TYPE参数的是“×”的状态

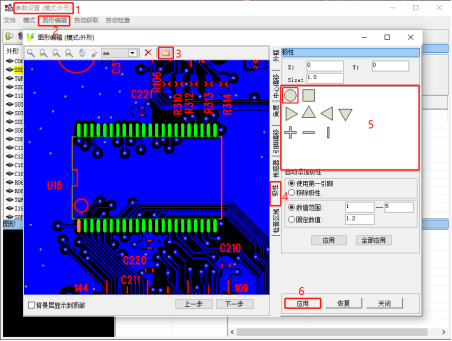

B. 参数设置：极性元件添加元件极性标识： 参数设置界面，第1步切换模式为“外形” 第2步选“图形编辑”菜单进行极性标识的添加 第3步“显示背景”，显示主界面打开的层，如丝印层做极性添加的参考 第4步选择“极性” 第5步选择一种标识类型，在左侧添加后第6步“应用”，然后“下一步”添加下一个 参考下图的步骤

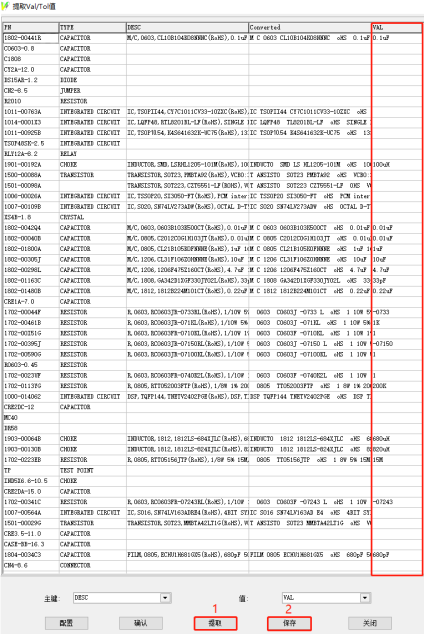

5. 工具：Bom中取值 主界面“工具”菜单，选择“BOM取值”功能
软件从描述信息（BOM中读入的）
6. 工具：装配图 在装配图界面，进行“图纸设置”，勾选“显示其它参数”，选择“VAL”

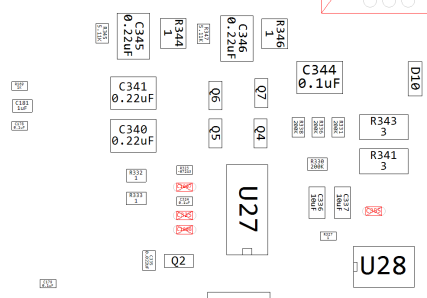

应用后就完成了在装配图上显示元件参数值的所有操作，效果如下图所示：
以上就是本次的望友SMT软件使用小技巧讲解。 如需了解更多望友NPI软件方案，请访问https://www.vayoinfo.com/?utm_source=www.eechina.com&utm_medium=article&utm_campaign=SMT或直接发送邮件至business@vayoinfo.com咨询更多软件详情。 |
