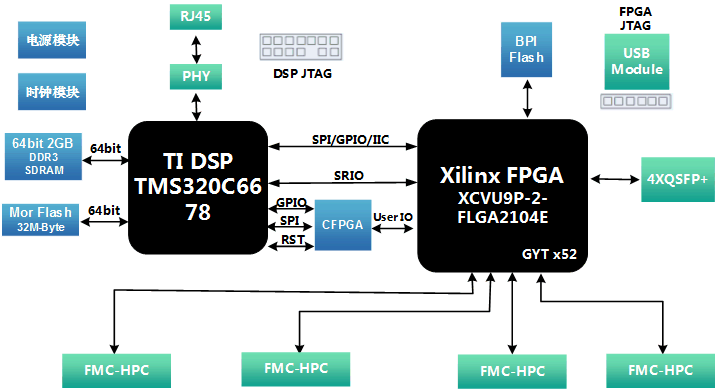

一、板卡概述






二、技术指标
•  板卡为自定义结构,板卡大小332mmx260mm;
•  FPGA采用Xilinx Virtex UltralSCALE+ 系列芯片 XCVU9P;
•  FPGA挂载4组FMC HPC 连接器;
•  板载4路QSPF+,每路数据速率40Gb/s;
•  DSP处理器采用TI 8核处理器TMS320C6678;
•  DSP 外挂一组64-bit DDR3颗粒,总容量1GB,数据速率1333Mb/s;
•  DSP 采用EMIF16 NorFlash加载模式,NorFlash容量32MB;
•  DSP 外挂一路千兆以太网1000BASE-T;
•  FPGA与DSP之间通过RapidIO x4互联。
三、软件
•  CFPGA 加载测试代码;
•  CFPGA对电源、时钟、复位等控制测试代码;
•  CFPGA部分SPI/GPIO等接口测试代码;
•  DSP部分Flash加载测试代码;
•  DSP部分DDR3接口测试代码;
•  DSP网口部分测试代码;
•  DSP与FPGA之间SRIO测试代码;
•  DSP部分SPI/IIC/GPIO接口测试代码;
•  XCVU9P部分BPI加载测试代码;
•  XCVU9P部分QSFP+测试代码;
•  XCVU9P部分FMC搭配子卡测试代码;
四、物理特性:

•  工作温度:商业级 0℃~+55℃,工业级-40℃~+85℃;

•  工作湿度:10%~80%;
五、供电要求:

•  直流电源供电,整板file:///C:/Users/Administrator/AppData/Roaming/Adobe/Dreamweaver%20CS6/zh_CN/OfficeImageTemp/wps77D1.tmp.png大功耗100W;

•  供电电压:12V/10A;
•  电源纹波:≤10%;
六、应用领域
高速数据采集,无线通信。
