稳联技术Profinet转EtherCat网关连接西门子1200及ABB伺服的配置案例
发布时间：2022-7-20 16:38
发布者：bjwljs
关键词：
Profinet转EtherCat
|

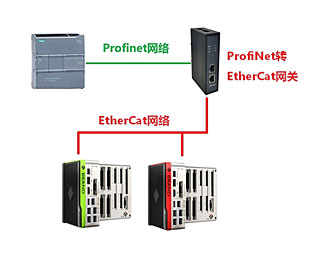

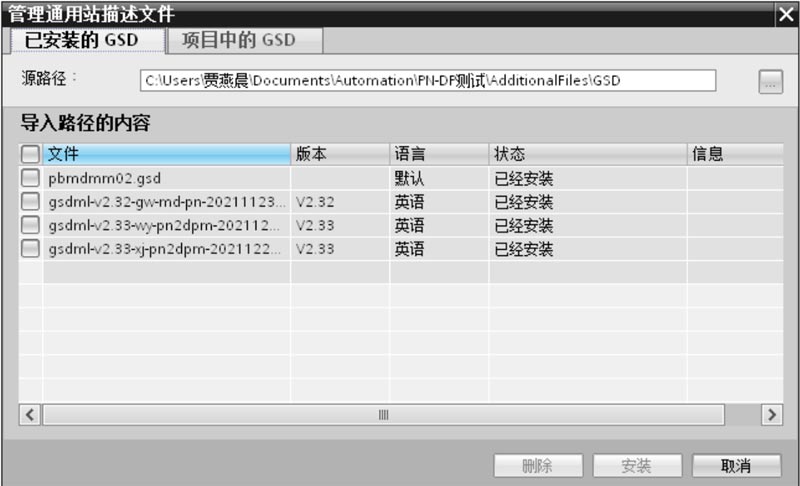

摘要：本案例是通过北京稳联技术的Profinet转EtherCat网关将EtherCat从站设备接入到西门子Profinet网络的配置案例。 （拓扑图） 1、 首先打开西门子PLC或其他Profinet主站的制图软件（本例以博图为例），首先导入网关的GSD文件；

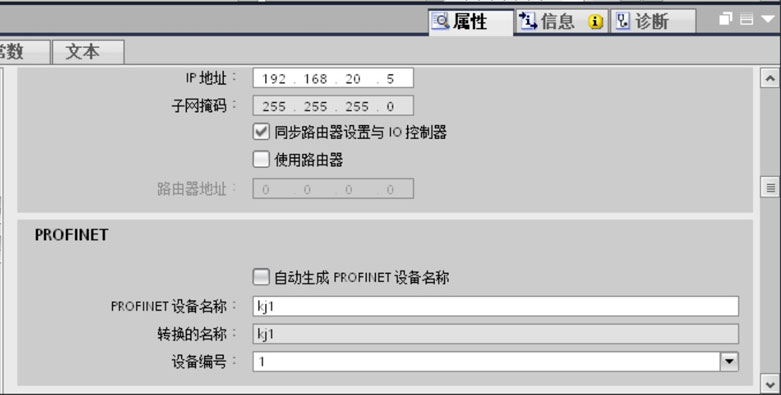

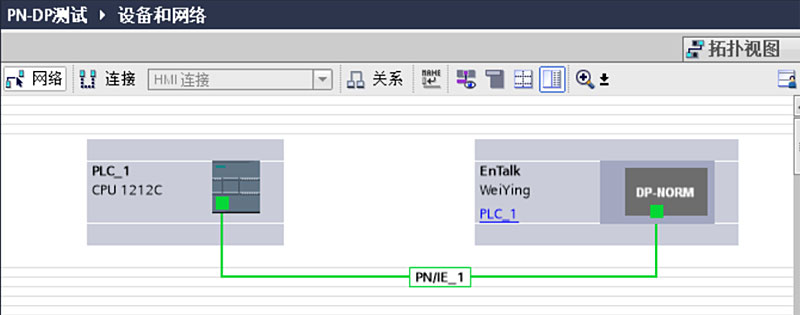

2、 将模块添加进网络视图中，设置Profinet转EtherCat网关的IP和设备名称；
3、 注意：Profinet转EtherCat网关的IP地址及设备名称要与网关配置软件中保持一致；

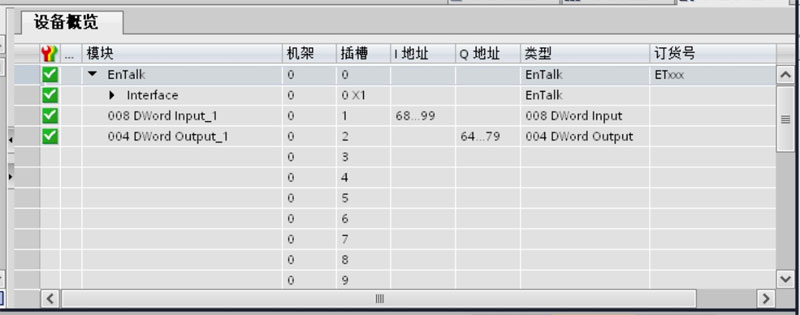

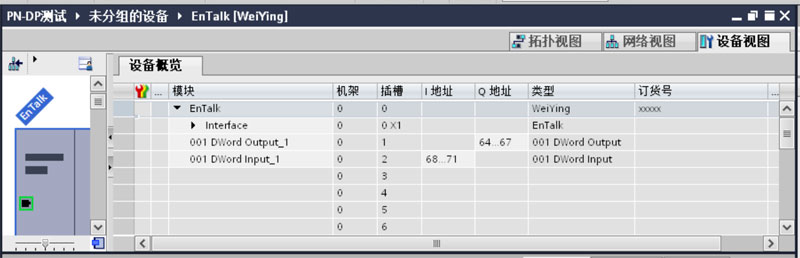

4、 双击网关进入设备视图，设置所需要的输入输出字节数长度；

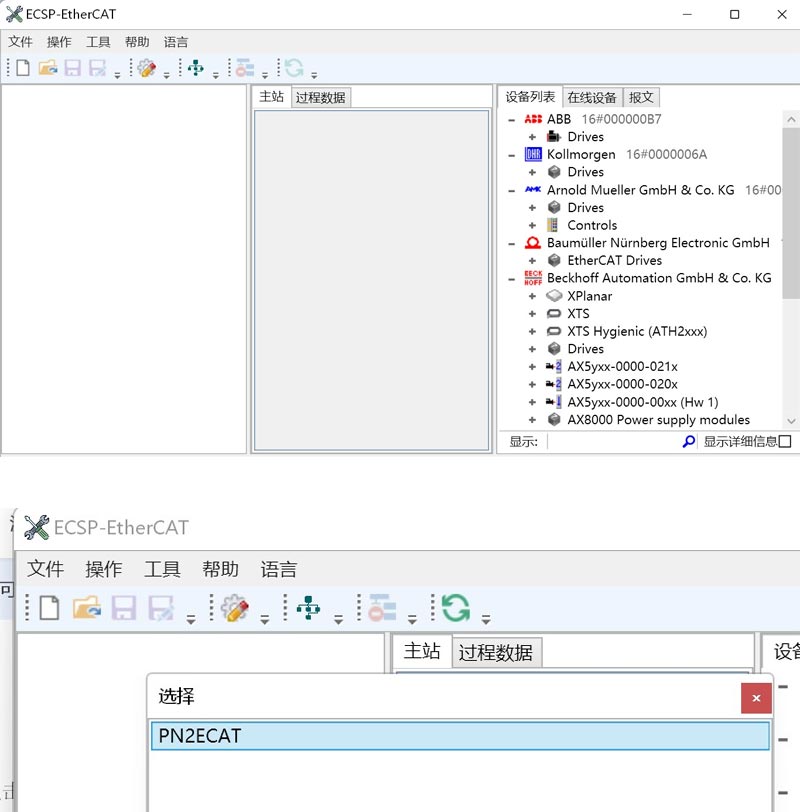

5、 打开EtherCat网关配置软件，点击新建添加EtherCat主站；

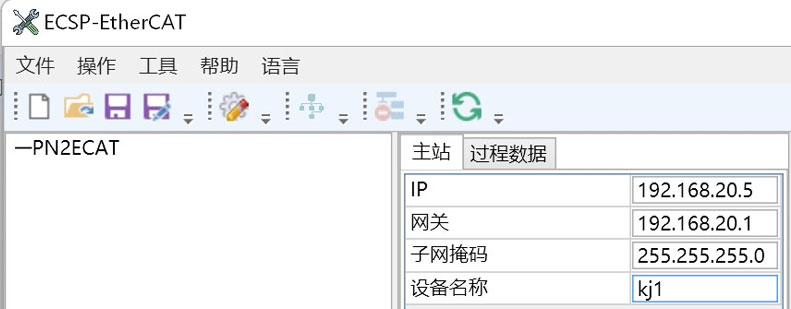

6、 设置网关的Profinet网络参数，要与博图组态保持一致；

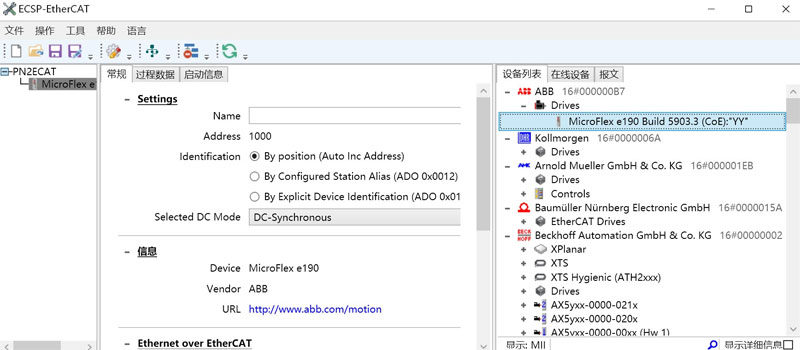

7、 找到需要的从站设备，如果没有请导入对应的ESI文件（本例为ABB伺服）；

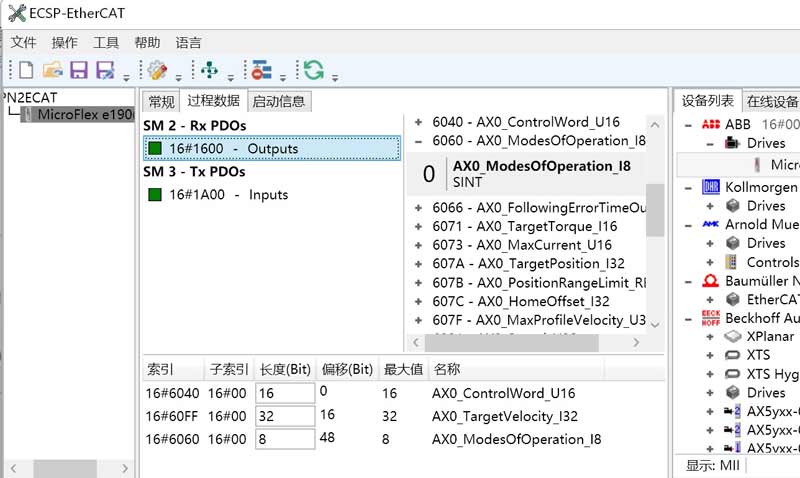

8、 在从站的过程数据中选择好对应的PDO以及所需参数，本例选择的是控制字，速度及模式状态字四项参数；

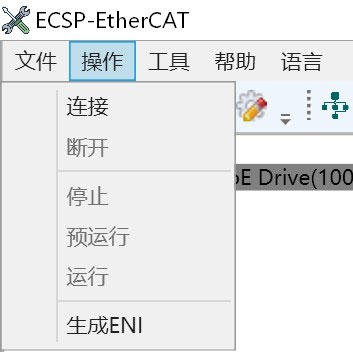

9、配置好后点击操作-连接找到对应网关IP，连接后继续预运行-运行将配置下载进入网关。下载后网关重新上电即可；
10、直接对对应的IQ地址读写即可；
11、从上到下分别对应控制字，速度及模式；
总结：以上就是稳联技术Profinet转EtherCat网关连接西门子1200及ABB伺服的配置案例。 Profinet转EtherCat，Profinet转EtherCat网关，Profinet转EtherCat网桥，Profinet转EtherCat通讯网关，Profinet转EtherCat转换模块 |
