仪表总线(M-Bus)从站收发电路MS721，P=P替代TSS721A

18025319604

MS721规格书： MS721 农生18025319604.pdf (1.41 MB)

2022-7-17 14:44 上传

点击文件名下载附件

一、描述

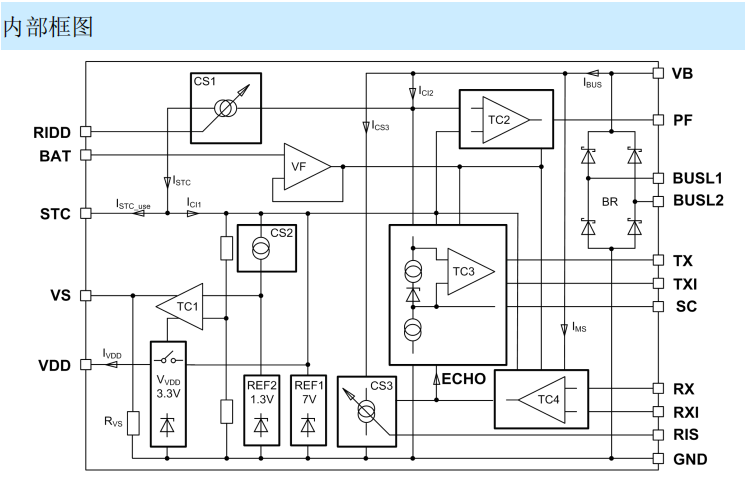

    MS721 是为 M-Bus 标准（EN1434-3）的应用而开发的单片收发电路。MS721 接口电路可以适应从站与主站之间的电压差，总线的连接没有极性要求，电路由主站通过总线供电，这样对于从站电池就不会增加额外的负载，同时还集成了电源失效功能。作为接收端时，内置动态电平识别电路，作为发射端时，内置有可编程的电流源。集成了一个 3.3V 的直流稳压源，在总线出现故障后延迟一段时间后关断。

二、主要特点
 符合 EN1434-3 标准（从站）
 具有动态电平识别的接收逻辑电平
 通过电阻可调节接收电流  无极性连接
 防掉电功能
 模块电压切换
 提供 3.3V 稳压源  远程供电
 支持高达 9600 波特率的半双工的 UART 协议
 从站的电源选择：
——通过输出管脚 VDD 由总线供电
——通过输出管脚 VDD 由总线供电或者由备用电池供电
——通过电池供电，只在数据传输时总线有效
