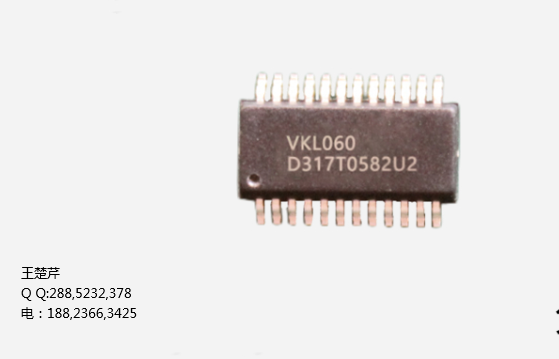

产品型号：VKL060 产品品牌：永嘉微电/VINKA 封装形式：SSOP24 产品年份：新年份 KPP2049 VKL060概述: VKL060是一个点阵式存储映射的LCD驱动器，可支持最大60点（15SEGx4COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，可配置4种功耗模式，也可通过关显示和关振荡器进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。 功能特点： • 内置32 kHz RC振荡器 • 偏置电压（BIAS）可配置为1/2、1/3 • COM周期（DUTY）为1/4 • 内置显示RAM为15x4位 • 帧频80Hz • 省电模式（通过关显示和关振荡器进入） • 可配置4种功耗模式 • I2C通信接口 • 显示模式15x4 • 3种显示整体闪烁频率 • 软件配置LCD显示参数 • 读写显示数据地址自动加1 • VLCD脚提供LCD驱动电压（≤(VDD-VLCD)） • 内置上电复位电路(POR)-TEST2接低电平使能 • 低功耗、高抗干扰 • 封装 SSOP24L(150mil) (8.65mm x 3.9mm PP=0.635mm)
|
