【芯品】支持6A持续电流的负载开关RS2580

18025319604

  负载开关主要用于电源分配和控制、电源时序控制等，并具备浪涌保护、防反向电流/电压、过流、欠压\过压保护等功能，在电路系统设计上广泛应用。
    RS2580是一款支持最大6A持续电流的负载开关，采用一路独立的偏置电压给内部功率MOS供电，以保证在整个电源输入电压范围内保持恒定的低导通电阻特性。超低的导通内阻和良好的热阻系数可以确保芯片持续通过6A的电流而不触发过温保护。

RS2580主要参数特性如下：
Ø 最大6A通过电流
Ø 最小24mΩ 导通电阻（VIN=VBAIS=5V）
Ø 输入电源电压范围0.8V~5.5V
Ø 偏置电压2.5V~5.5V
Ø 35μA典型静态功耗
Ø 可配置上升时间
Ø 快速放电功能

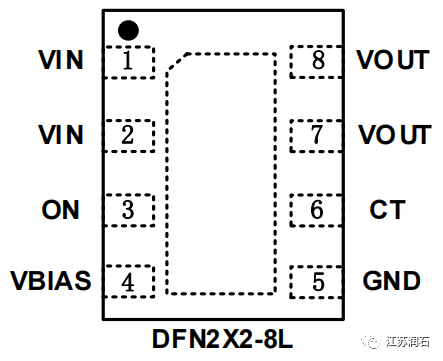

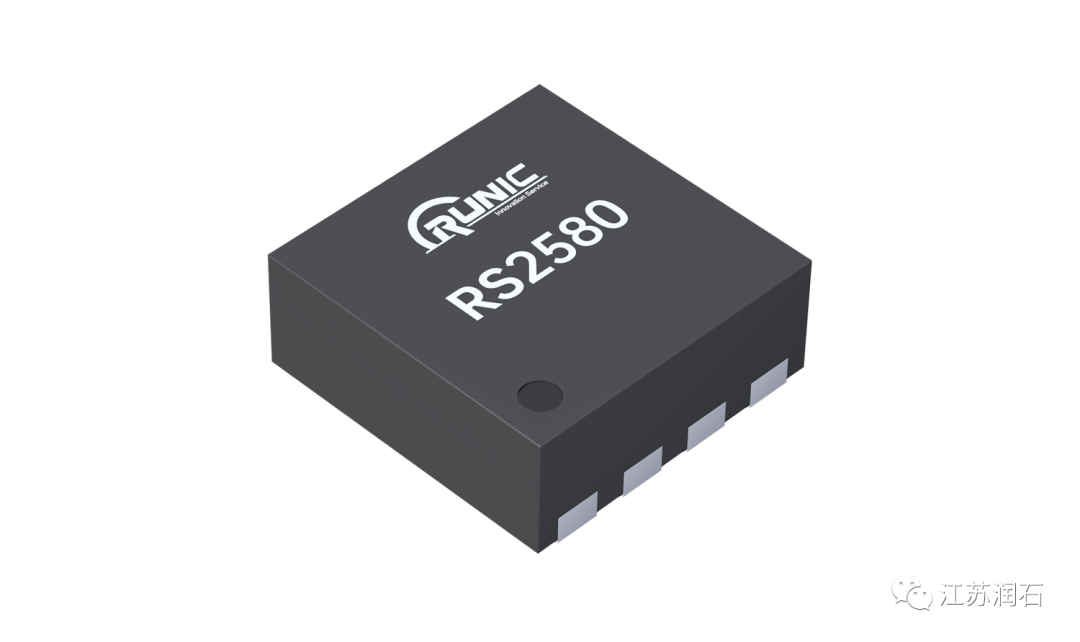

RS2580提供标准的DFN2x2封装，其热阻系数RθJA（Junction-to-ambient thermal resistance）仅为80.1°C/W。
导通电阻决定着芯片的温升和输入输出损耗，比如在通过5A电流，VBIAS=5V下，RS2580的-40°C到85°C最大导通阻抗为32mΩ，则芯片的最大温升为：

如果环境温度为TA=25°C，则芯片的结温：

低于芯片设计的最大结温125°C，工作工况正常。
输入输出电压最大损耗为 5A x 32mΩ = 0.16mV。
RS2580产品规格书： RS2580_农生18025319604.pdf (1002.51 KB)

2022-7-13 22:14 上传

点击文件名下载附件

RS2580已批量供应，欢迎各界工程师朋友品鉴评测。
