基本的示波器探头维修：更换损坏的探头针
发布时间：2022-7-11 09:22
发布者：eechina
|
来源：Digi-Key 作者：Art Pini 您的实验室中有多少个损坏的示波器探头？在这些探头中，有多少是探头针断裂或损坏的？我敢打赌这种情况占很大比例。探头针损坏是示波器探头故障的首要原因。原因很容易理解。探测时，无论是试图突破阻焊层还是在处理示波器控制装置时保持与印刷电路板（PC 板）上的接触，都会在探头针上施加很大的压力，而我们则会忘记实际上施加了多大压力。典型情况是这样的：探头悬挂在示波器上，尖头向下放在地板上，然后一不小心被人踩到。噗，探头断了。 幸运的是，大多数尖头断裂或弯曲的示波器探头都可以轻松修复。探头供应商通常会在探头配件包中提供替换针。如果需要多个探头针，也可以通过 Digi-Key 购买用于各种探头型号的探头针。 常用的探头针有两种类型，即压合针或带螺纹基体的针。压合针带有刚性基体，或者采用弹簧式。下面介绍一些常见的探头及其所用的探头针，以及如何更换探头针。 首先介绍一种常见的第三方替换探头，即 Cal Test Electronics 的 CT2674A。这是一种可切换的 1:1 或 10:1 无源探头，带宽为 100 MHz（图 1）。

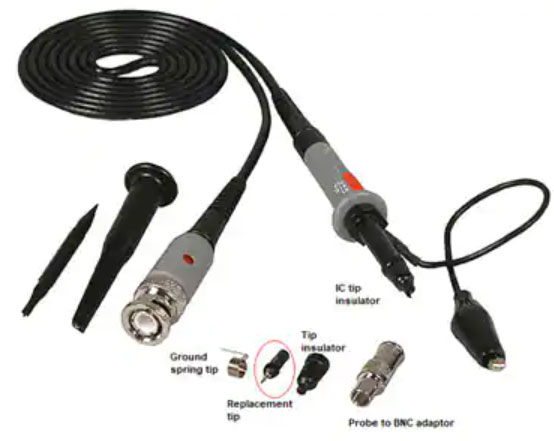

图 1：图中所示的 CT2674A 探头及随附的配件，包括替换螺纹尖头。（图片来源：Cal Test Electronics） 该尖头带有螺纹黑色塑料基体，对应的 Cal Test Electronics 产品号为 CT2711A-0（图 2）。
图 2：图示为 CT2674A 探头的黑色螺纹替换针。另有灰色可选。（图片来源：Cal Test Electronics） 螺纹基体探头针是最容易更换的类型；用手指抓住针体并按逆时针转动以卸下右螺纹针体，然后将旧针从探头上取下。将替换针按顺时针方向旋入探头（图 3）。
图 3：逆时针转动损坏的针体，可以卸下螺纹基体探头针。按顺时针方向旋转，插入并拧紧替换针。（图片来源：Art Pini） 切记，这些是塑料部件，应该用手拧紧。请勿使用钳子或其他工具，否则可能会导致塑料螺纹脱落。 Teledyne LeCroy 的 PP007-WR-1 是一种 500 MHz 的 10:1 无源探头，使用的是按压针。如前所述，探头针有两种类型。PP007-004 是一种刚性基体探头针，而 PP007-005 是弹簧式探头针（图 4）。
图 4：刚性基体和弹簧式探头针的示例。（图片来源：Teledyne LeCroy） 两种探头针的直径均为 0.5 mm (0.0197 in)，可插入探头基体的插口。 对于损坏的探头尖头，可以用一把尖嘴钳夹住针的最宽部分，沿着针的长轴轻轻拉动，直至从插口中拉出即可取下（图 5）。
图 5：沿 PP007-WR-1 探头针的长轴拉出针，将其取下。（图片来源：Art Pini） 插入替换针时，用尖嘴钳夹住针的肩形部位并轻轻将其推入探头插口，直至触底。 探头针更换后，应检查探头是否正常工作，并根据探头或示波器的用户手册进行低频补偿。这样，全部工作就完成了。 总结 就示波器尖头而言，应预防为主，维修为辅。但是，无论是由于过度频繁探测还是因意外“脚”踩，探头尖的损坏都是不可避免的，好在探头尖很容易更换。经过快速补偿检查后，示波器就可以恢复正常运行。 |
