MS1005高精度时间测量(TDC)电路，应用于激光测距、激光雷达

18025319604

MS1005规格书： MS1005 - 农生18025319604.pdf (1.8 MB)

2022-7-7 17:06 上传

点击文件名下载附件

产品简述
MS1005 是一款高精度时间测量(TDC)电路，对比 MS1002 具 有更高的精度和更小的封装，适合于高精度小封装的应用领域。
MS1005 具有双通道、多脉冲的采样能力、高速 SPI 通讯、 多种测量模式，适合于激光雷达和激光测距。
主要特点
 双通道单精度模式 60ps
 单通道双精度模式 30ps
 非校准测量范围 3.5ns(0ns)至 25μs
 单精度校准测量范围 3.5ns(0ns)至 16μs
 双精度校准测量范围 3.5ns(0ns)至 4μs
 20ns 最小脉冲间隔，双通道最多可接收 20 个脉冲
 4 线 SPI 通信接口
 工作电压 2.5V 至 3.6V
 工作温度-40°C 至+125°C

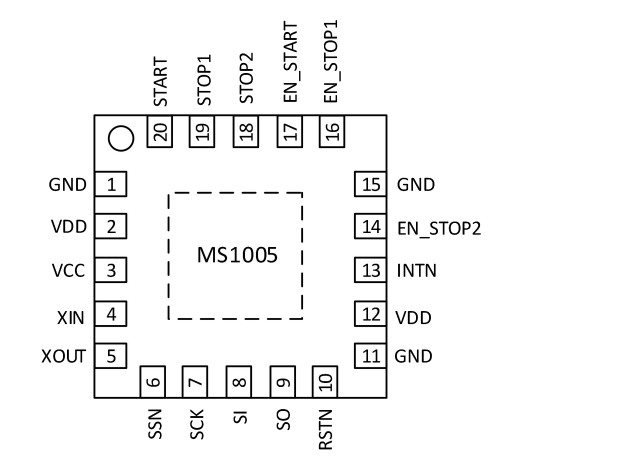

 QFN20 封装
应用
 激光雷达
 激光测距
 脉冲测量
