一文详解窄脉冲LIV测试系统
发布时间：2022-7-5 16:44
发布者：whpssins
|
窄脉冲LIV测试系统的简述: 作用: 主要应用于激光雷达的激光器测试 功能： 实现窄脉冲加电的LIV测试

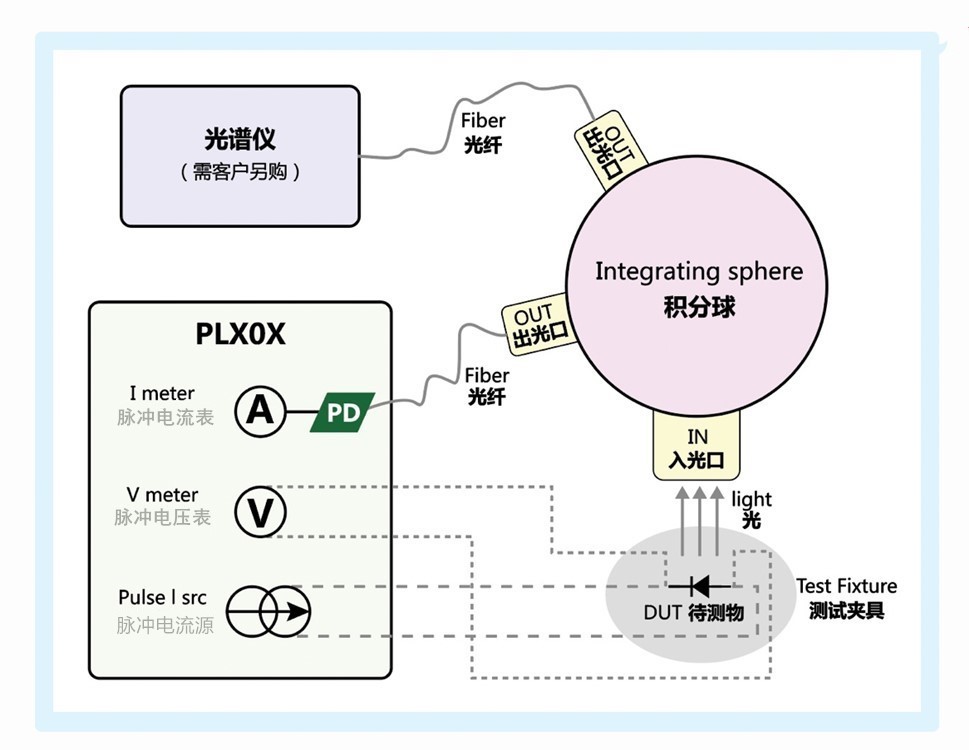

特点： （1）超窄脉冲大电流电流加电，能够满足VCSEL的晶圆和芯片的测试需要； （2）支持脉冲光功率和器件脉冲电压采样功能。是LIV测试的系统解决方案； （3）配备积分球和夹具，对芯片或仪表，做出快速验证。 技术指标 测试量：脉冲电压、脉冲电流、峰值光功率 脉冲恒流输出：0~300mA量程，精度0.1%FS±3mA；0~3A量程，精度0.1%FS±20mA；0~30A量程，精度0.1%FS±50mA 直流恒流输出：最大电流3A，最大电压10V 脉冲特性 脉冲宽度：100ns~5ms；脉冲宽度步进：20ns；脉冲周期：10us~1s；脉冲最大占空比1% ；脉冲边沿时间小于脉宽的10% 脉冲电压测量：0~10V 量程,精度 0.5%FS±50mV；0~100V 量程,精度 0.5%FS±400mV；四线测量 脉冲光功率测量 0~0.1mW量程,0.5%FS±1uW； 0~1mW量程,0.5%FS±8uW；0~10mW量程,0.5%FS±60uW；光纤输入，FC法兰；波长400~1100nm或850~1700nm选配；探测器收光面积1.2mm 触发：支持Trig IN及Trig OUT 通信口：RS-232、GPIB、LAN 电源：AC100~240V 50/60Hz 工作环境：25±10℃ 尺寸：106mm高 × 255mm宽 × 425mm长 质保期：1年 应用 医疗、美容激光器，典型波长为808nm等 光纤、固体激光器的泵浦源，典型波长为530nm、800nm、808nm、880nm、915nm、976nm、980nm、1480nm等 车载激光雷达EEL激光器，典型波长为905nm等 人脸识别、车载雷达等的VCSEL激光器，典型波长为850nm、940nm等 汽车车灯、紫外杀菌灯的大功率LED，典型波长为265nm、940nm等 |
