32SEG*8CM-VK1622S段码液晶LCD显示驱动IC拥有多种封装

发布时间：2022-7-4 11:08 发布者：芒果DB

产品型号：VK1622S

产品品牌：永嘉微电/VINKA

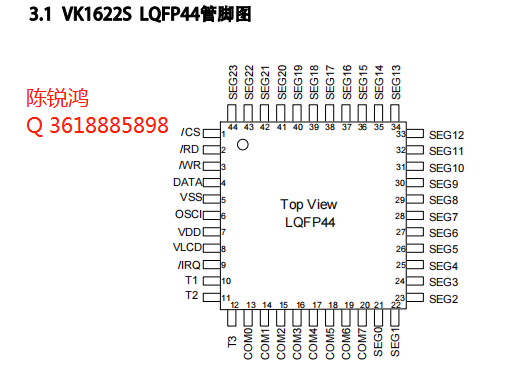

封装形式：LQFP44/48/52/64 QFP64 DICE

产品年份：新年份

VK1622S概述：

VK1622S是一个点阵式存储映射的LCD驱动器，可支持最大256点（32EGx8COM）的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。

特点：

★ 工作电压 2.4-5.2V

★ 内置32 kHz RC振荡器（上电默认）

★ 可外接32kHz时钟源（OSCI）

★ 偏置电压（BIAS）固定为1/4

★ COM周期（DUTY）固定为1/8

★ 内置显示RAM为32x8位

★ 蜂鸣器频率可配置为2kHz、4kHz

★ 省电模式（通过关显示和关振荡器进入）

★ 时基和看门狗共享1个时钟源，可配置8种频率

★ 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)

★ 3/4线串行接口

★ 软件配置LCD显示参数

★ 写命令和读写数据2种命令格式

★ 读写显示数据地址自动加1

★ VLCD脚提供LCD驱动电压（＜VDD）
