产品型号：VK2C21A/B/C/D 产品品牌：永嘉微电/VINKA 封装形式：SOP28/24/20/16 可定制裸片：DICE(COB邦定片)；COG(邦定玻璃用) 产品年份：新年份 联 系 人：陈锐鸿 联 系 QQ：3618885898 联系手机：18824662436 原厂直销，工程服务，技术支持，价格最具优势！
VK2C21A/B/C/D概述：

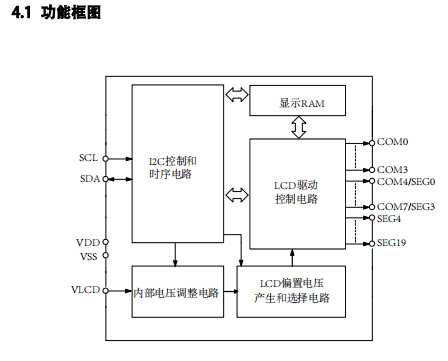

VK2C21是一个点阵式存储映射的LCD驱动器，可支持最大80点（20SEGx4COM）或者最大128点（16SEGx8COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。

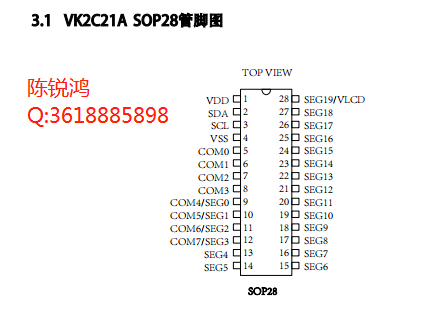

VK2C21A SOP28：16SEG×8COM或20SEG×4COM 点阵
VK2C21B SOP24：12SEG×8COM或16SEG×4COM点阵
VK2C21C SOP20： 8SEG×8COM或12SEG×4COM 点阵
VK2C21D NSOP16：4SEG×8COM或8SEG×4COM 点阵 特点： ★ 偏置电压（BIAS）可配置为1/3、1/4 ★ COM周期（DUTY）可配置为1/4、1/8 ★ 内置显示RAM为20x4位、16x8位 ★ 帧频可配置为80Hz、160Hz ★ 省电模式（通过关显示和关振荡器进入） ★ I2C通信接口 ★ 显示模式20x4、16x8 ★ 3种显示整体闪烁频率 ★ 软件配置LCD显示参数 ★ 读写显示数据地址自动加1 ★ VLCD脚提供LCD驱动电压源（） ★ 内置上电复位电路(POR) ★ 低功耗、高抗干扰
LCD/ LED液晶控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P-16
VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP-24/SSOP-24
VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP-28
VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP-28
VK1088B 2.4V～5.2V 22seg*4com 22*3 偏置电压1/2 1/3 QFN-32L（4MM*4MM）
VK0192 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP-44
VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP-64
VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-64
VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-52
VK1621 2.4V～5.2V 32*4 32*3 32*2 偏置电压1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622 2.7V～5.5V 32seg*8com 偏置电压1/4 LQFP44/48/52/64/QFP64/DICE裸片
VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE裸片
VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE
VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP-100/QFP-100/DICE
( 永嘉微电/VINKA原厂，工程服务技术支持，主营LCD 驱动IC； LED 驱动IC ； 触摸IC ； LDO稳压IC； 水位检测IC)高抗干扰LCD液晶控制器及驱动系列:
VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SOP-28
VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SOP-24
VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP-20
VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 SOP-16
VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-52
VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-48
VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP-64
VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/31/4 I2C通讯接口 LQFP-48
VK2C24 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP-80
超低功耗LCD液晶控制器及驱动系列:
VKL060 2.5～5.5V 15seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP-24
VKL128 2.5～5.5V 32seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-44
VKL144A 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP-48
VKL144B 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 QFN48L (6MM*6MM)
静态显示LCD液晶控制器及驱动系列：
VKS118 2.4～5.2V 118seg*2com 偏置电压 -- 4线通讯接口 LQFP-128
VKS232 2.4～5.2V 116seg*2com 偏置电压1/1 1/2 4线通讯接口 LQFP-128
———————————————————————
内存映射的LED控制器及驱动器 VK1628 --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP28 VK1629 --- 通讯接口:STb/CLK/DIN/DOUT 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:16段8位 共阳驱动:8段16位 按键:8x4 封装QFP44 VK1629A --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:16段8位 共阳驱动:8段16位 按键:--- 封装SOP32 VK1629B --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:112 共阴驱动:14段8位 共阳驱动:8段14位 按键:8x2 封装SOP32 VK1629C --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:120 共阴驱动:15段8位 共阳驱动:8段15位 按键:8x1 封装SOP32 VK1629D --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:12段8位 共阳驱动:8段12位 按键:8x4 封装SOP32 VK1640 --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SOP28 VK1640A --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SSOP28 VK1640B --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:8段12位 共阳驱动:12段8位 按键:--- 封装SSOP24 VK1650 --- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V) 共阴驱动:8段4位 共阳驱动:4段8位 按键:7x4 封装SOP16/DIP16 VK1651 --- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V) 共阴驱动:7段4位 共阳驱动:4段7位 按键:7x1 封装SOP16/DIP16 VK1616 --- 通讯接口: 三线串行 电源电压:5V(3.0～5.5V) 显示模式：7段4位 按键:7x1 封装SOP16/DIP16 VK1668 ---通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP24 VK6932 --- 通讯接口:STb/CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8段16位17.5/140mA 共阳驱动:16段8位 按键:--- 封装SOP32
VK16K33 A/B/C--- 通讯接口:SCL/SDA 电源电压:5V(4.5V～5.5V) 驱动点阵:128/96/64 共阴驱动:16段8位/12段8位/8段8位 共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3 封装SOP20/SOP24/SOP28
|
