ROHM开发出高精度、超低功耗且支持40V电压的窗口型复位IC “BD48HW0G-C”

发布时间:2022-6-30 17:23    发布者:eechina
关键词: 功能安全 , 电压监控 , 复位IC
为需要功能安全的车载和工业设备提供节能且具有高可靠性的电压监控功能

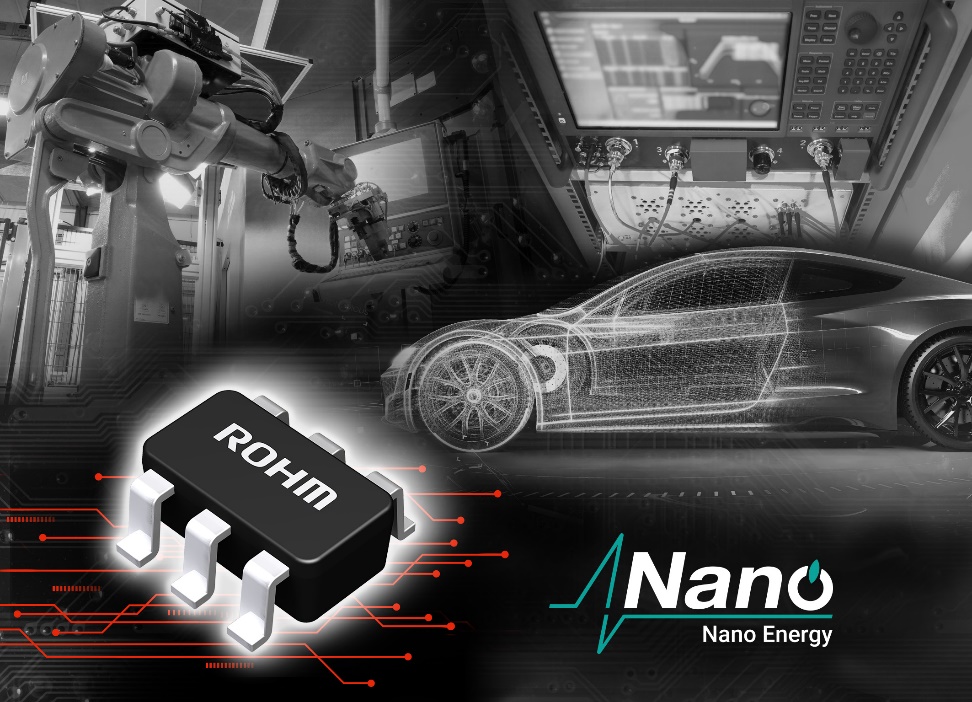

全球知名半导体制造商ROHM(总部位于日本京都市)面向需要对电子电路进行电压监控以确保安全的各种车载和工业设备应用(包括车辆引擎控制单元和FA设备),开发出具有高精度和超低静态电流的复位IC*1(电压检测器)“BD48HW0G-C”。


近年来,在汽车和工业设备领域,围绕自动驾驶(自动化)的技术创新日新月异,对安全性的要求也越来越高。与此同时,为了构建更安全的系统,要求在设备开发过程中就要考虑到在发生问题时如何确保安全(故障安全和功能安全)。目前,ROHM已开发出1,000多种复位IC,这些是电子电路的电压监控不可或缺的产品,在确保设备安全性方面发挥着重要的作用。凭借丰富的产品阵容,ROHM在低电压范围的广泛应用领域,创造了2.5亿枚(2021年度)的年出货量记录。为满足车载和工业设备日益增长的功能安全要求,此次ROHM又开发出一款实现高达40V的工作电压、业界先进的电压检测精度以及超低静态电流的新产品。

新产品通过采用高耐压BiCDMOS工艺并融入ROHM擅长的模拟设计技术,可实现高达40V的工作电压和业界先进的±0.75%电压检测精度,属于窗口型*1复位IC。此外,还可以灵活设置检测电压,从标准复位IC常见的微控制器周围的低电压范围到车载和工业设备电源的高电压范围,均可以高精度地监控电压的异常情况,因此有助于在广泛的应用中构建毫无浪费(电压余量适中)且具有高可靠性的系统。

此外,通过搭载ROHM自有的超低静态电流技术“Nano Energy”,将静态电流降至非常低的500nA(0.5μA,即同等功能和精度的普通产品的1/16),客户采用该产品时,无需担心电池驱动的车载应用在引擎停止时的功耗增加,因此,该产品也适合用来在需要功能安全*2的车载和工业设备的各种电源电路中增加电压监控功能。

新产品已于2022年5月开始出售样品(样品价格 300日元/个,不含税),计划于2022年10月起暂以月产100万个的规模投入量产。另外,新产品已经开始通过电商进行销售,通过Ameya360、Sekorm和Oneyac等电商平台均可购买。

今后,ROHM计划通过搭载 Nano Energy技术且支持高电压的复位IC,扩大检测电压固定型和单向型*1产品的阵容,并为进一步提高车载和工业设备的安全性贡献力量。

image002.jpg image003.jpg

<新产品详情>

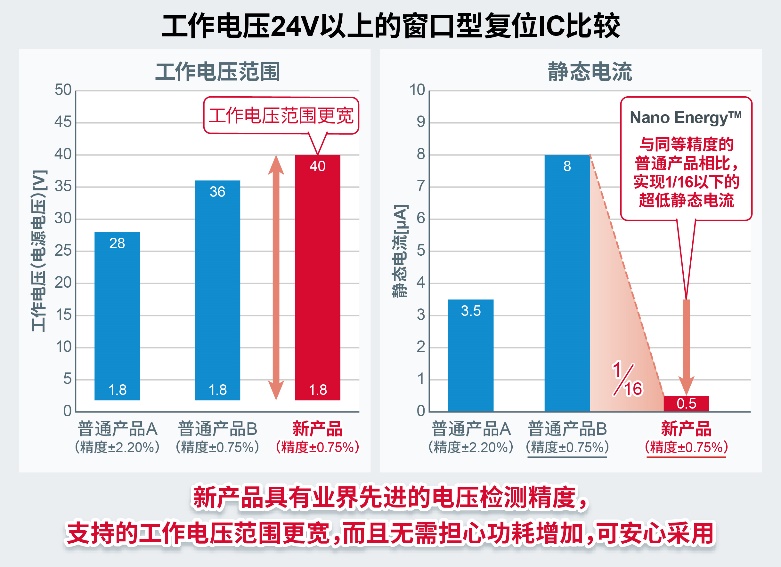

新产品“BD48HW0G-C”是一款窗口型复位IC,可实现1.8V~40V的超宽工作电压范围和±0.75%(整个温度范围)的业界先进电压检测精度。除了工作电压高达40V外,还可以通过外置电阻器灵活地设置检测电压,因此可以高精度地对从低到高的超宽电压范围检测电压异常情况,非常适用于包括车载和工业设备的电源电路在内的广泛应用,有助于为应用产品构建毫无浪费且具有高可靠性的系统。

此外,通过采用超低静态电流技术“Nano Energy”,实现了500nA(0.5μA)的超低静态电流,仅为具有同等功能和精度的普通产品的1/16,因此还可以用于担心功耗增加的应用产品中。

* 包括上述产品在内,ROHM拥有超过1,000种复位IC的产品阵容。如欲了解更多信息,请访问:
https://www.rohm.com.cn/products ... t/voltage-detectors

<应用示例>
◇车载设备: EV/HEV逆变器、引擎控制单元、ADAS、汽车导航系统、汽车空调
◇工业设备: FA设备、计量仪器、伺服系统、各种传感器系统等
需要对电子电路进行电压监控的各种车载和工业设备应用。

<电商销售信息>
起售时间: 2022年6月开始
电商平台: Ameya360、Sekorm、Oneyac
预计在其他电商平台也将逐步发售。
销售产品: BD48HW0G-C


<关于Nano Energy>
Nano Energy是在ROHM的垂直统合型生产体制下,凝聚“电路设计”、“布局”和“工艺”三大先进模拟技术优势而实现的超低静态电流技术,使用该技术,无负载时的静态电流可低至纳安(nA)量级,不仅可延长电池供电的物联网设备和移动设备的驱动时间,还有助于不希望增加功耗的车载和工业设备的高效率工作。https://www.rohm.com.cn/support/nano


<术语解说>

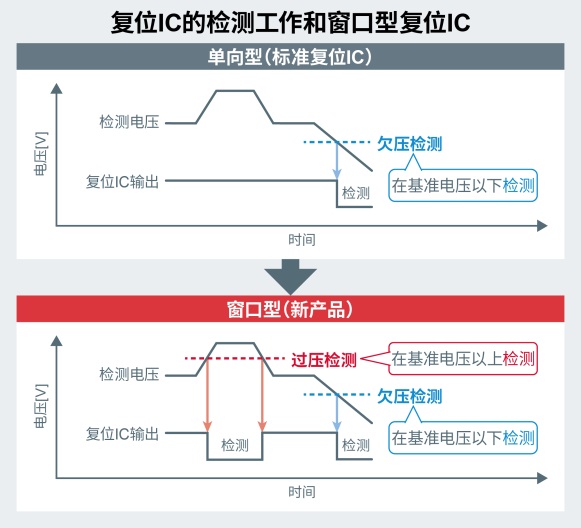

*1) 复位IC(电压检测器),窗口型
复位IC用于电子电路的电压监控,具有在超过阈值(即检测电压)时改变输出的功能,因此具有通过与微控制器合作来确保系统安全的作用。标准的复位IC只能监测单侧(过压或欠压)电压,被称为“单向型”复位IC;而窗口型复位IC则可以监测两侧的电压,因此一个产品可以发挥两种作用。


*2) 功能安全
功能安全是“通过监控设备和防护设备等附加功能来降低风险的措施”,是安全措施(出于确保安全的考虑)的一种。汽车领域的功能安全是指由于电子系统故障等导致功能障碍的情况下,把危险降低到不对人体产生危害的程度而进行的安全保护。
