M3033 内置PD2.0/QC2.0快充协议2-7串多节升降压锂电管理IC方案

发布时间：2022-6-30 17:05 发布者：eechina

作者：深圳市永阜康科技有限公司

锂电池的应用普及催生出了众多便携式的数码产品，如户外电源、电动工具、筋膜枪、充气泵、大功率充电宝等。这类产品都内置了多节多串锂电池组成的高容量、大功率电池包，支撑这些产品市场应用都离不开升降压充电管理芯片。升降压英文名称为Buck-Boost，顾名思义既可升压又可降压。不管输入电压是低于，高于或者等于电池组电压，芯片可自动控制升压或降压，对电池组实现充电管理。

深圳市永阜康科技有限公司现在大力推广成都水芯电子的一颗内置PD2.0/QC2.0等快充协议多节100W升降压锂电管理芯片M3033，可支持2-7串锂电快速充电，满足多串大容量锂电池组应用场合。高度集成的芯片设计，可以做成很小体积的成品，应用简单，直接使用Type-C充电，无需专用充电器、避免资源浪费。

产品概要

M3033 是一款电源管理 SOC，集成了单指令周期的高性能微处理器（MCU）、16-bit 高精度模/数转换单元（SD-ADC）、Buck-Boost 控制单元、MOSFET 驱动接口、LED 直接驱动接口，以及多种安全保护机制。M3033支持 PD2.0、QC2.0 快充协议，配合少许外围电路，即可组成 2-7 串电池的充电管理解决方案。采用QFN-48封装。

特点

电压变换器
 支持升压和降压
 支持 CV/CC 模式
 输入电压范围 4.5-25V

快充协议
 PD2.0：5V / 9V / 12V / 15V / 20V
 QC2.0：5V@3A，9V@2A，12V@1.5A
充电性能
 充电功率：可配置，10W~100W
 充电电流：可配置，0~6A
 充电效率：最高可达 96%
 充电电流精度：16mA
 充电电压精度：满电压精度为±50mV/串

支持电池
 电池串数：可配置，2~7 串 
 电池规格：可配置，4.2~4.45V，0.05V递增扩展用外围功能
 LED 直接驱动端口：3 路典型应用
 通用输入/输出端口：4 路

应用领域
电动工具、电动自行车、小家电、太阳能、储能电池等快充应用领域
M3033应用信息

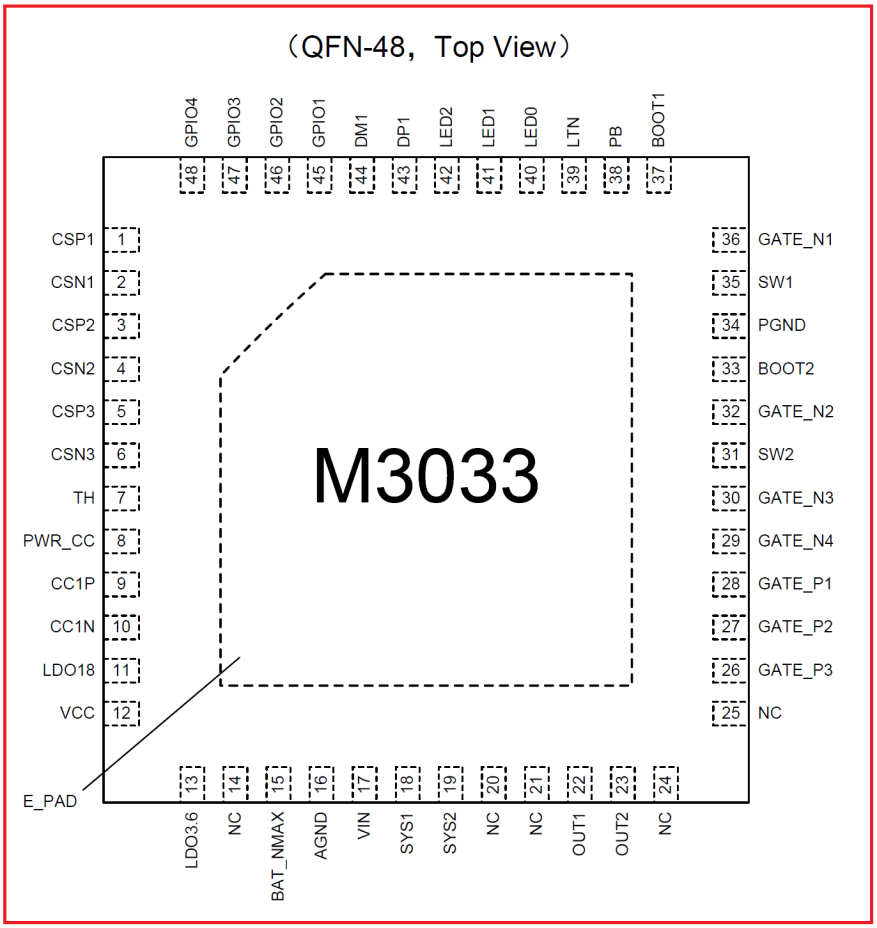

1.M3033脚位图
