DCDC 8V~90V 输出1.5A LED恒流驱动器

小郑

概述
SL9156A 是一款内置MOS外围电路简单，开关降压型平均电流检测模式的LED恒流驱动器，适用于8-90V
电压的非隔离大功率恒流LED驱动领域。
芯片采用固定频率100kHz的PWM工作模式。
芯片集成了高低亮功能，可以通过MODE端口实现高低亮功能切换。在MODE悬空或接地为高亮模式，MODE
接高电平时，为1/2电流低亮模式。
芯片内部集成了过压保护、温度保护电路等，减小外围元件数量并提供系统可靠性。
SL9156A 采用ESOP8封装。

特点
宽输入电压范围：8V~90V
输出电流范围：100mA~1.5A
高效率：可高达93%
工作频率：100kHz
芯片欠电压保护：6.5V
平均电流工作模式
智能过温保护、过压保护

应用
LED自行车灯、LED摩托车灯
LED汽车照明
大功率LED照明
LED背光

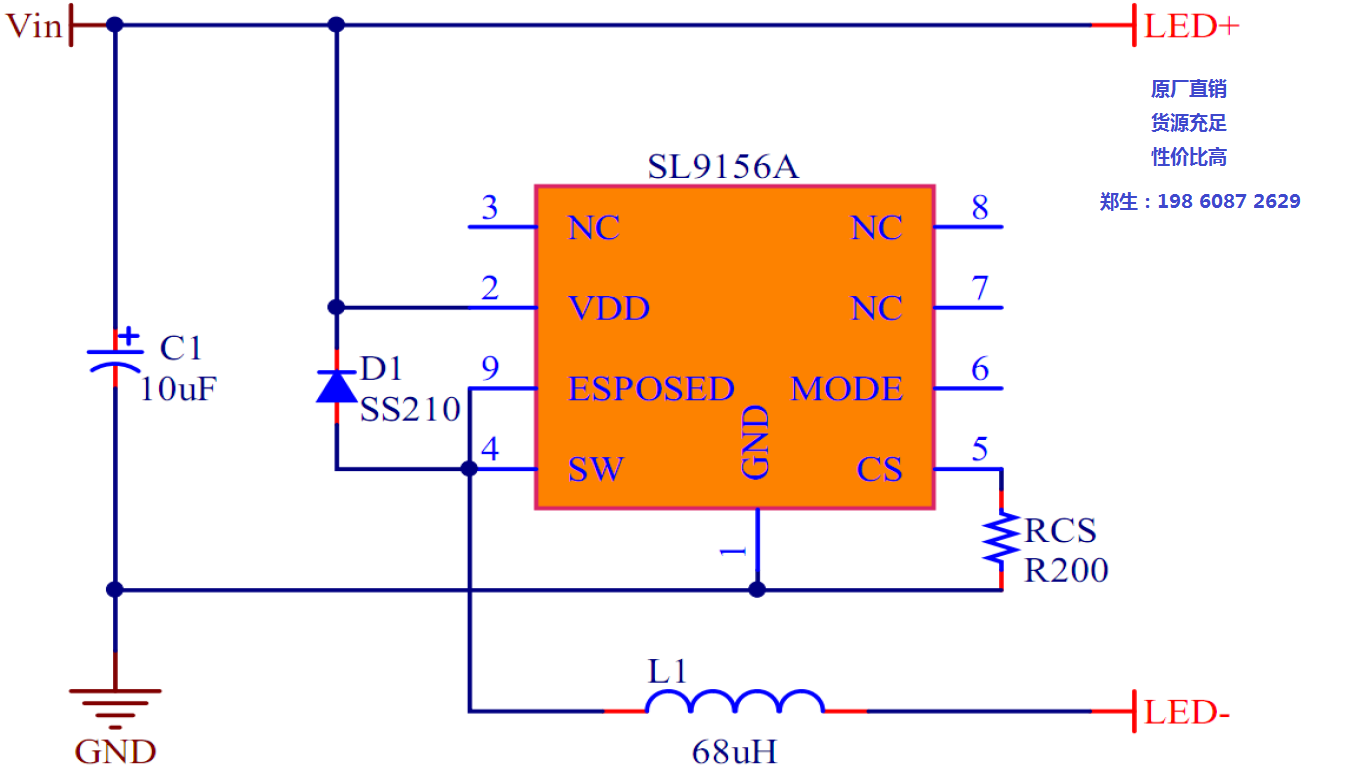

电路图
