万能表的使用方法图解

发布时间:2022-6-30 11:15    发布者:eechina
关键词: 万能表
来源:Fluke

使用万用表前需了解标准符号

1.1国际电气符号
国际电气符号

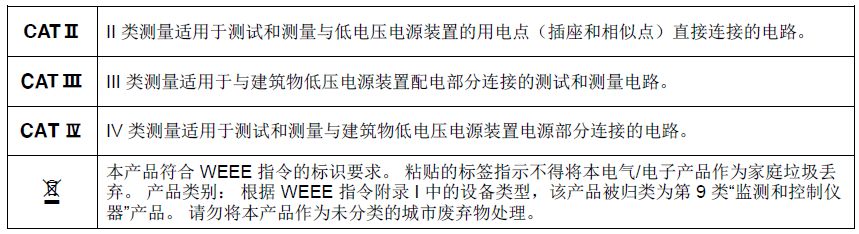

1.2 标准的安全等级
标准的安全等级

了解万用表的接线端与显示屏幕

2.1接线端

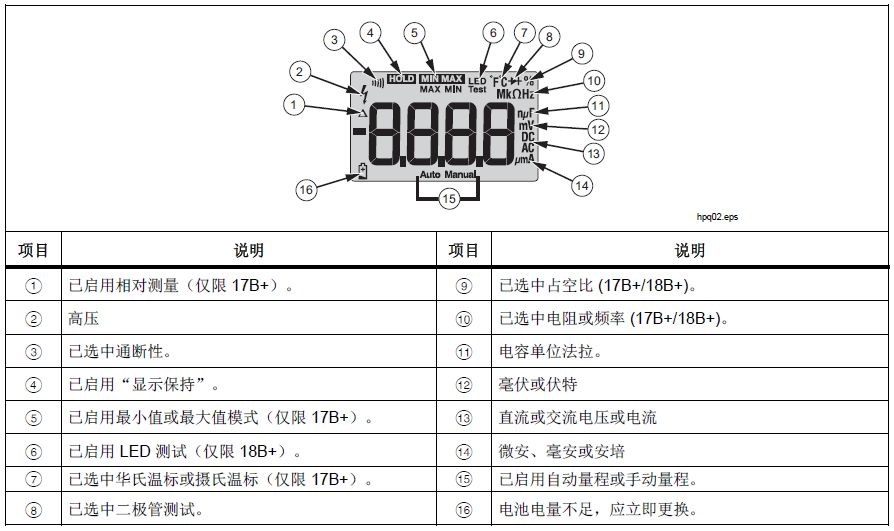

2.2显示屏

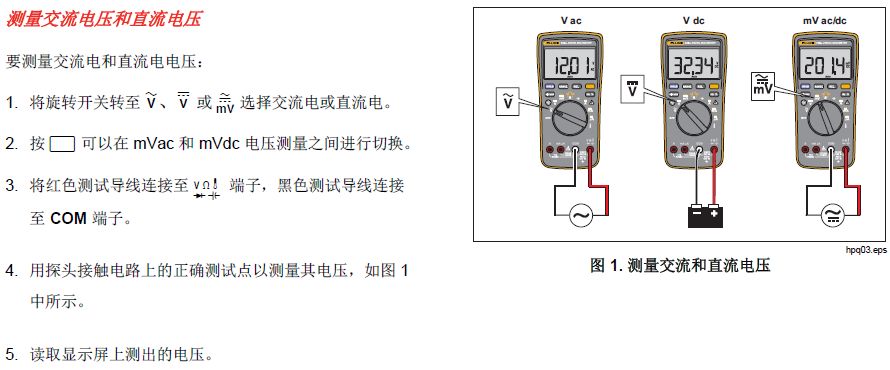

选择不同的挡位进行测量

3.1

3.2

3.3

3.4

3.5

3.6

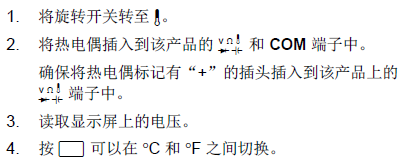

测量温度,可选择17B+

3.7

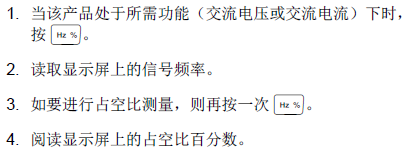

测量频率和占空比,可选择17B+或者18B+

3.8

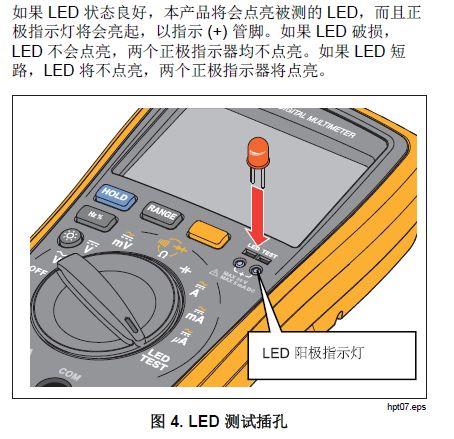

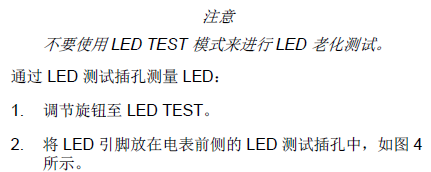

测量发光二极管LED,可选择18B+
