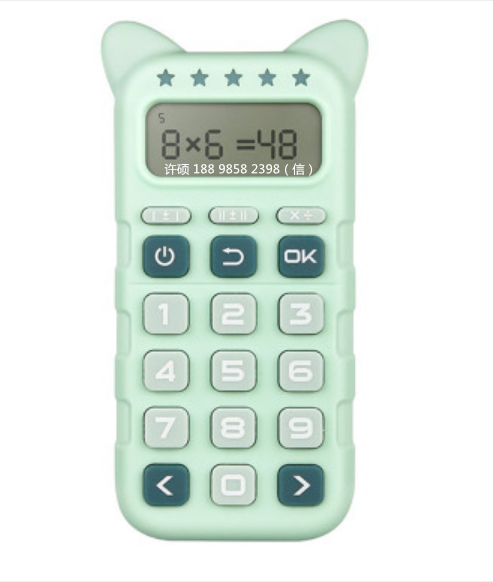

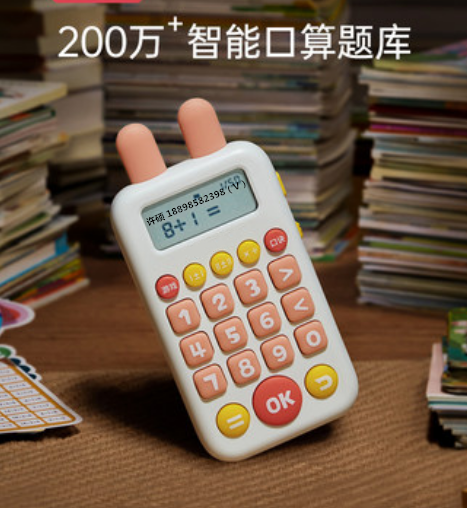

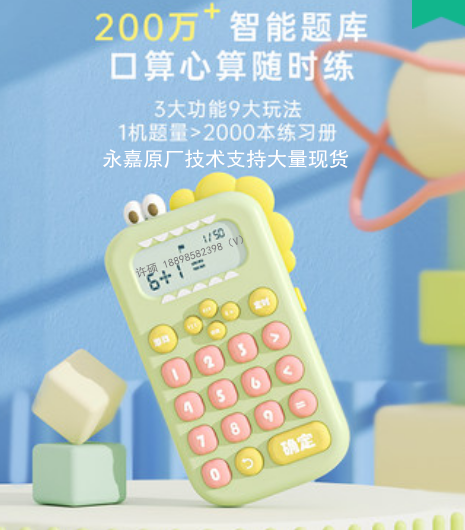

VK0256B LFQP64数学计算器 LCD段码液晶驱动芯片可技术支持/开发方案

草莓果子 · 发表于 2022-6-29 15:21:25

产品品牌：永嘉微电/VINKA
产品型号：VK0256B
封装形式：LQFP64
产品年份：新年份
原厂直销，样品免费，技术支持，价格优势。

概述:

VK0256B是一个点阵式存储映射的LCD驱动器，可支持最大256点（32EGx8COM）

的LCD屏。单片机可通过3/4线串行接口配置显示参数和发送显示数据，也可通过指令进入省电模式。

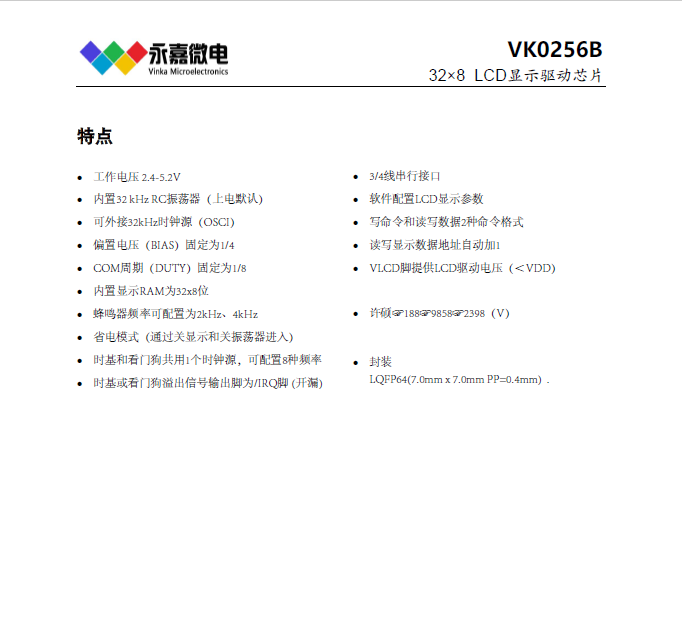

特点:

• 工作电压 2.4-5.2V

• 内置32 kHz RC振荡器（上电默认）

• 可外接32kHz时钟源（OSCI）

• 偏置电压（BIAS）固定为1/4

• COM周期（DUTY）固定为1/8

• 内置显示RAM为32x8位

• 蜂鸣器频率可配置为2kHz、4kHz

• 省电模式（通过关显示和关振荡器进入）

• 时基和看门狗共用1个时钟源，可配置8种频率

• 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)

• 3/4线串行接口

• 软件配置LCD显示参数

• 写命令和读写数据2种命令格式

• 读写显示数据地址自动加1

• VLCD脚提供LCD驱动电压（＜VDD）

• 封装

QFP64(7.0mm x 7.0mm PP=0.4mm)

VK0256B_V1.3-CN.pdf (8.27 MB)

VK1622S_V1.3-CN.pdf (4.7 MB)

VK1072D_V1.3-CN.pdf (4.08 MB)

VK1056B V2.1-CN.pdf (2.76 MB)
