集成2倍输出放大电路，12Bit 四通道具有掉电模式的数模转换器

18025319604

产品规格书： MS5614_T 农生18025319604.pdf (1.16 MB)

2022-6-27 18:18 上传

点击文件名下载附件

产品简述
MS5614/5614T 是一款 12bit 四通道输出的电压型 DAC，接口 采用四线串口模式，可以兼容 TMS320、SPI、QSPI 和 Microwire 串口。MS5614/5614T 控制数据有 16bit，包括 DAC 地址，控制字 节，和 12bitDAC 数据，电源范围是 2.7V 到 5.5V。电阻串输出接 到一个 AB 类输出轨到轨 buffer，其增益是 6dB 放大输出，输出 bufffer 提高了稳定性且降低了建立时间。MS5614/5614T 具有掉 电模式，可以优化工作时的功耗。 MS5614 是 SOP16 封装，MS5614T 是TSSOP16 封装。
主要特点
 12bit 精度
 可编程建立时间 3us 或 9us
 兼容 TMS320，SPI，QSPI，Microwire 接口
 内部上电复位
 低功耗，5V 时 8mW，3V 时 3.6mW
 集成 REF 缓冲器
 输出范围是 2 倍的基准电压
 软件、硬件 Power down
 电源电压：2.7V5.5V
应用
 数字伺服系统控制
 数字补偿和增益调节
 工业过程控制
 机械和移动控制设备
 大容量存储设备

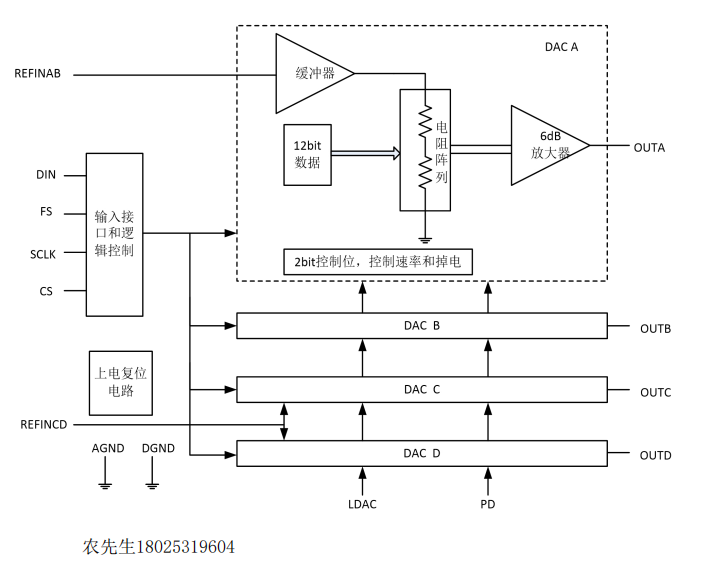

内部框图如下：

功能描述
1、总体功能
    MS5614/5614T 是一个 12bit 单电源的数模转换器，其架构采用电阻阵列结构，集成了串行接口、 速率和关断逻辑控制、基准输入缓冲器、电阻串和输出轨到轨放大器。
2、电源供电旁路和地管理
      为了提高系统性能，PCB 设计时应将模拟地和数字地分别接不同的地连接层，两个地板面应在系统 的低阻抗节点处连接在一起。最好将 DAC 的 AGND 连到系统的模拟地，以确保模拟地电流能够很好的 管理，且模拟地连接线的的压降可忽略。
    芯片电源和地之间应接 0.1uF 的陶瓷去耦电容，且安装在离芯片尽可能近的地方。使用磁环可进 一步将系统的模拟电源和数字电源分开。
