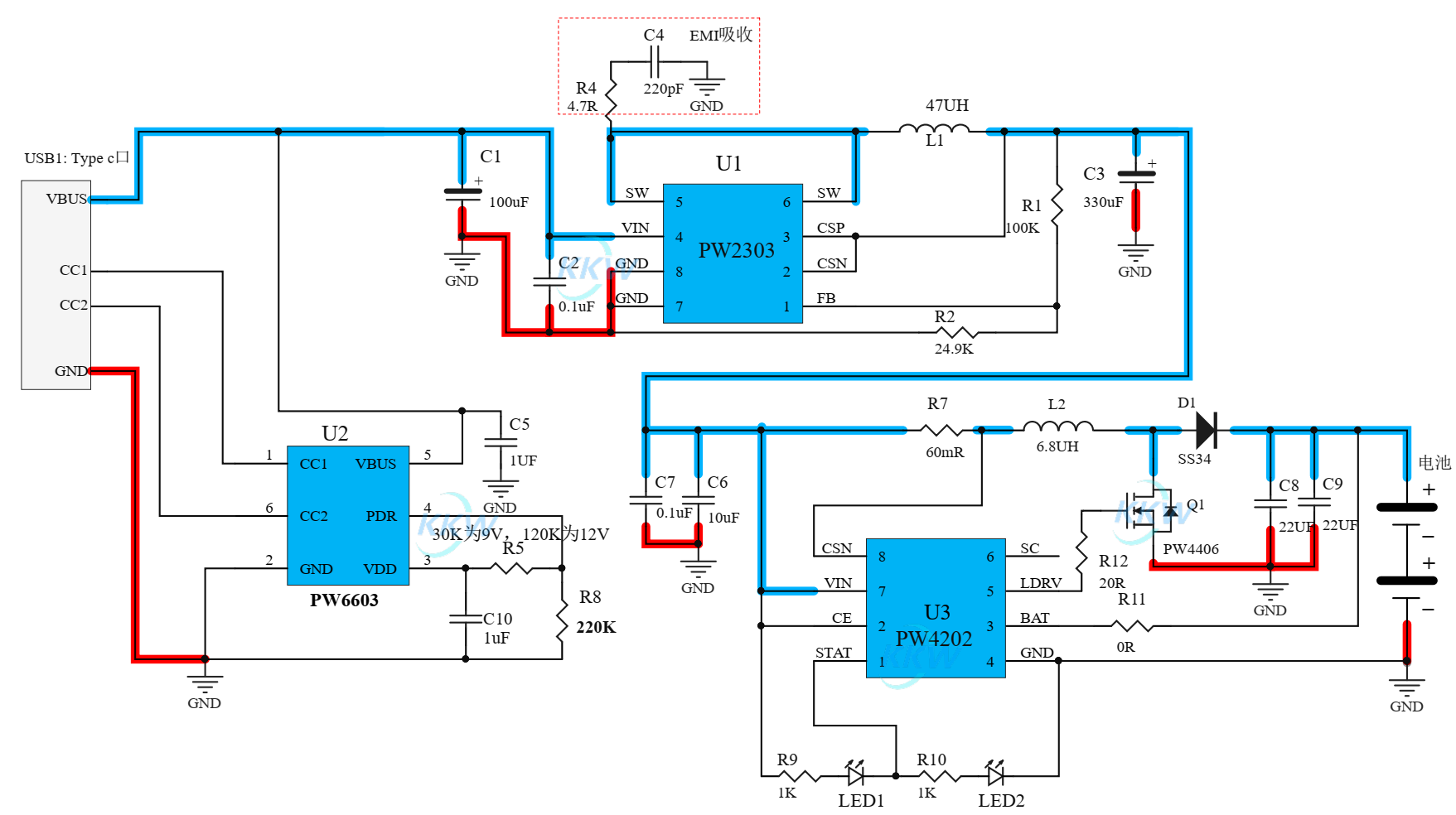

兼容PD快充5V-12V高压给两节串联8.4V锂电池1A充电芯片电路图

林百万666

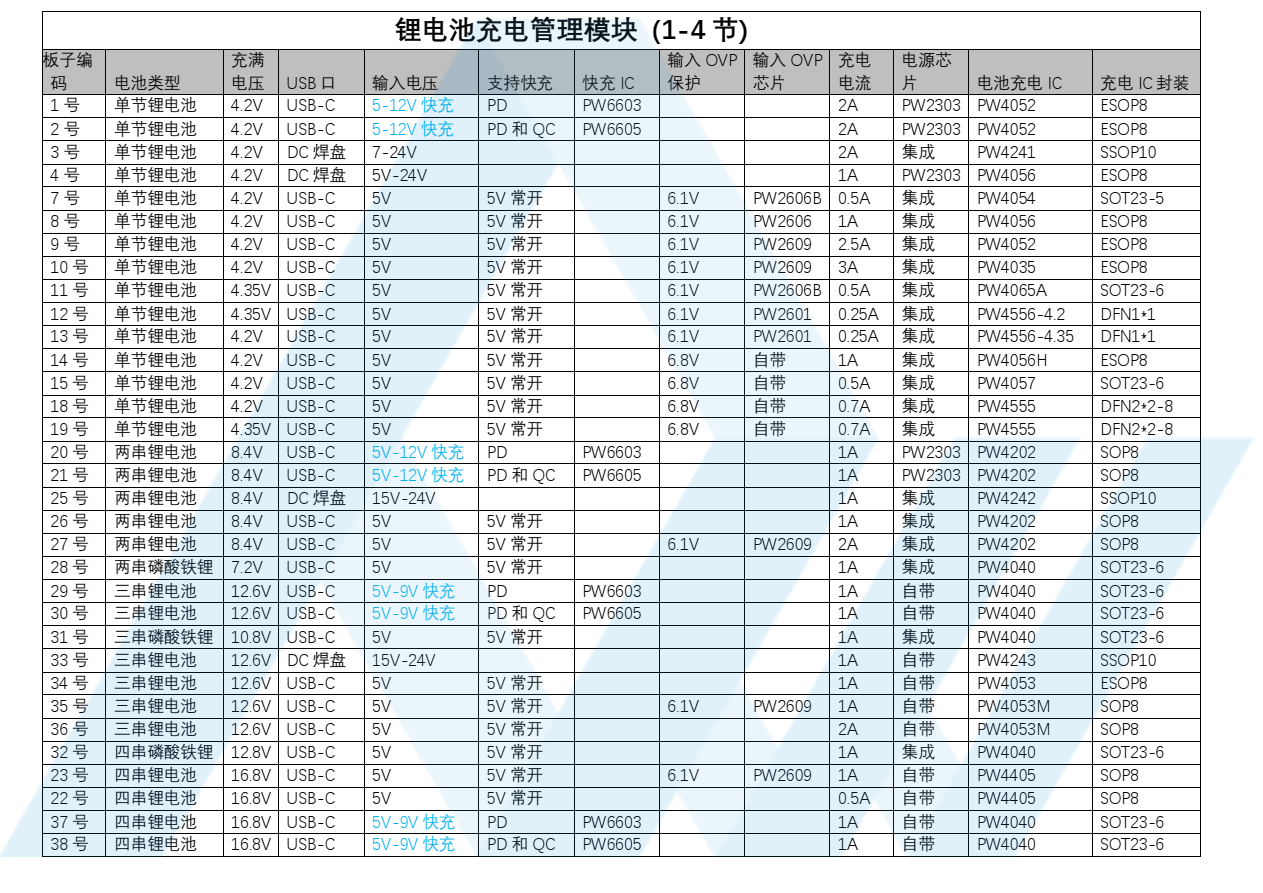

1.2  应用：便捷充电设备等

1.3  电池组：7.4V锂电池组，两串多并，充满8.4V

1.4 输入电压：5V-12V   （充电亮灯，充满转灯，不接电池是闪灯）

1.5  Max充电电流：1A

1.6芯片功能简介：

1， 锂电池充电电路：PW4202

PW4202锂电池充电管理芯片，可达3.5A充电电流，开关式高效率，支持两串锂电池充电。

2， DC-DC同步降压电路：PW2303

PW2303 同步降压芯片，输入30V-5V，输出5V，可达3A，特点降压压差很低，效率高。

3， USB C口 PD快充协议芯片：PW6603

PW6603 是PD快充协议芯片，SINK端，负责协议通讯PD充电器使输出其指定的电压。
