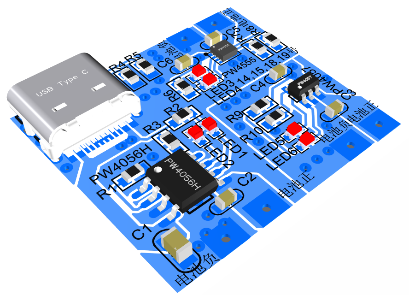

USB 输入，集成OVP过压保护锂电池充电芯片产品

林百万666

1.2  应用：便捷充电设备等

1.3  电池组：3.7V/3.8V锂电池组，多并或单串，可选充满4.35V（12号板）/4.2V（13号板）

1.4  输入电压：5V （充电亮灯，充满转灯）

1.4 Max充电电流(输出)：0.5A（PW4555/PW4057） ，1A（PW4056H）

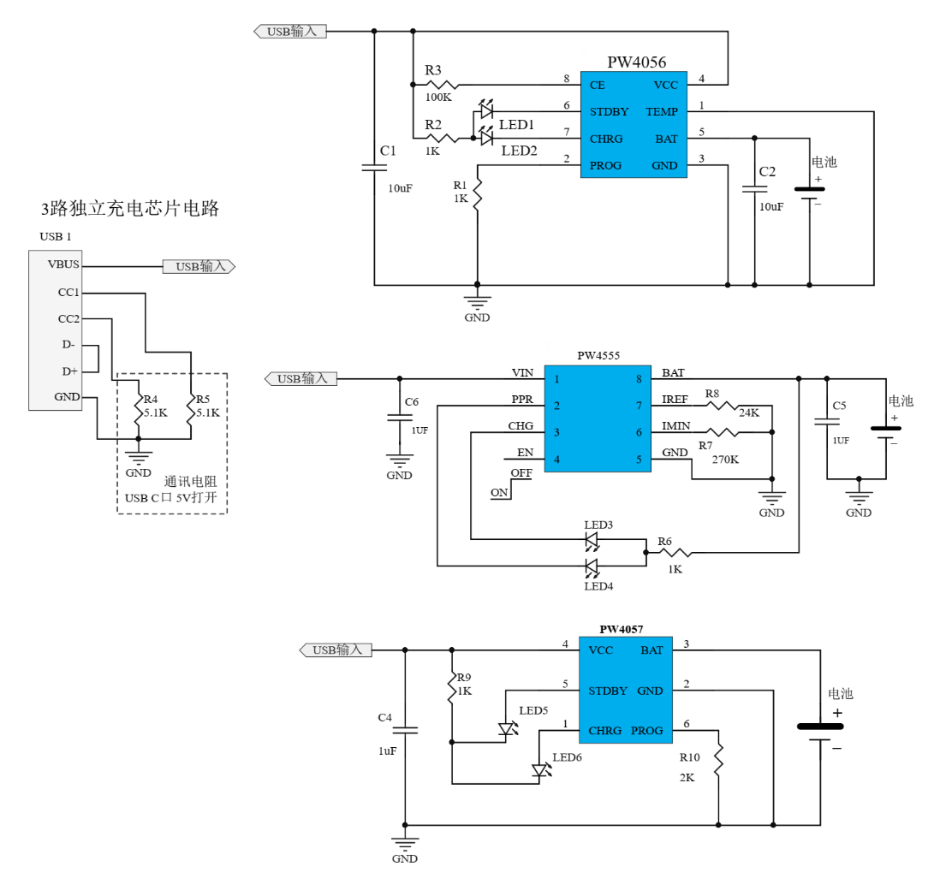

1.6芯片功能简介：

1， 锂电池充电电路：PW4555

PW4556        锂电池充电管理芯片，集成OVP过压和限流可达0.7A充电电流，DFN2*2-8L封装

2，锂电池充电电路：PW4057

PW4057        锂电池充电管理芯片，集成OVP过压和限流可达0.5A充电电流，SOT23-6封装

3，锂电池充电电路：PW4056H

PW4056H        锂电池充电管理芯片, 集成OVP过压和限流可达1A充电电流，ESOP8封装

两串锂电池的标称电压是7.4V锂电池组，实际是 6V放电截至，8.4V满电，因此输出供电电压是6V-8.4V，我们给两串锂电池的管理控制常规就是使用5V纯升压模式即可解决，充电器都是能输出5V。但是因为快充充电器的电压是5V,9V,12,20V等，如果需要兼容快充充电器的高压输入，如输入是5V和9V的话，就需要升降压充电管理芯片了，目前升降压产品成本高，可以先采用如下方式进行使用，市场反馈需要强烈时，我们将启动规划的升降压产品。
