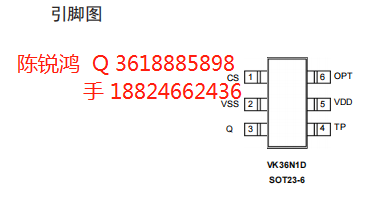

VK36N1D SOT23-6 1按键/单键触摸芯片 4S自动校准功能
发布时间：2022-6-18 11:04
发布者：芒果DB
|

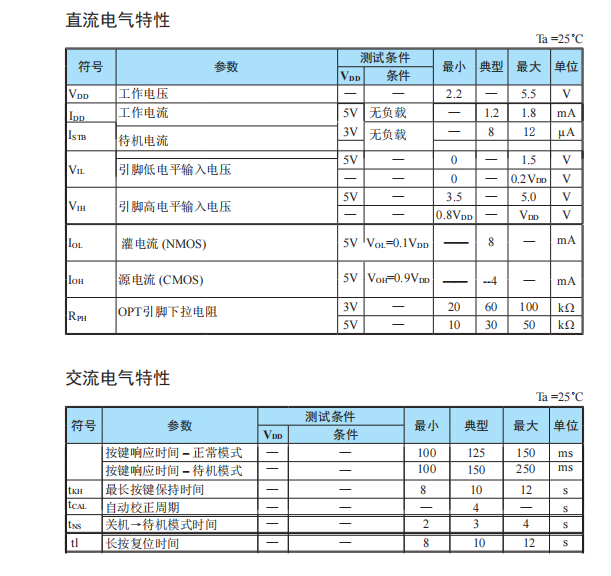

型号：VK36N1D 品牌：VINKA/永嘉微电 封装形式：SOT23-6 年份：新年份 概述 VK36N1D具有1个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。提供了1路直接输出功能。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO输出的应用提供了一种简单而又有效的实现方法。 特性 工作电压：2.2V~5.5V 低待机电流10uA/3V 低压重置(LVR)电压2.0V 4S自动校准功能 q 361，888，5898 可靠的触摸按键检测 电188,2466,2436 4S无键触摸进入待机模式 防呆功能长按10S复位 上电0.3S为稳定时间禁止触摸 具备抗电压波动功能 上电时OPT脚选择输出高有效还是低有效 专用管脚外接电容(1nF-47nF)调整灵敏度极少的外围组件 应用领域 移动电源，等消费类应用 台灯手电筒等LED照明类应用 墙壁开关等小家电类应用 门禁指纹锁等安防类应用
LCD/LED液晶控制器及驱动器系列芯片简介如下： RAM映射LCD控制器和驱动器系列： VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2 偏置电压1/2 1/3 S0P-16 VK1056B 2.4V～5.2V 14seg*4com 14*3 14*2 偏置电压1/2 1/3 SOP-24/SSOP-24 VK1072B 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP-28 VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2 偏置电压1/2 1/3 SOP-28 VK1088B 2.4V～5.2V 22seg*4com 22*3 偏置电压1/2 1/3 QFN-32L（4MM*4MM） VK0192 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP-44 VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP-64 VK0256B 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-64 VK0256C 2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP-52 VK1621 2.4V～5.2V 32*4 32*3 32*2 偏置电压1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE裸片 VK1622 2.7V～5.5V 32seg*8com 偏置电压1/4 LQFP44/48/52/64/QFP64/DICE裸片 VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE裸片 VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP-100/QFP-100/DICE VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP-100/QFP-100/DICE (永嘉微电/VINKA原厂，工程服务技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC) 高抗干扰LCD液晶控制器及驱动系列: VK2C21A 2.4～5.5V 20seg*4com 16*8 偏置电压1/3 1/4 I2C通讯接口 SOP-28 VK2C21B 2.4～5.5V 16seg*4com 12*8 偏置电压1/3 1/4 I2C通讯接口 SOP-24 VK2C21C 2.4～5.5V 12seg*4com 8*8 偏置电压1/3 1/4 I2C通讯接口 SOP-20 VK2C21D 2.4～5.5V 8seg*4com 4*8 偏置电压1/3 1/4 I2C通讯接口 SOP-16 VK2C22A 2.4～5.5V 44seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-52 VK2C22B 2.4～5.5V 40seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-48 VK2C23A 2.4～5.5V 56seg*4com 52*8 偏置电压1/3 1/4 I2C通讯接口 LQFP-64 VK2C23B 2.4～5.5V 36seg*8com 偏置电压1/31/4 I2C通讯接口 LQFP-48 VK2C24 2.4～5.5V 72seg*4com 68*8 60*16 偏置电压1/3 1/4 1/5 I2C通讯接口 LQFP-80 超低功耗LCD液晶控制器及驱动系列: VKL060 2.5～5.5V 15seg*4com 偏置电压1/2 1/3 I2C通讯接口 SSOP-24 VKL128 2.5～5.5V 32seg*4com 偏置电压1/2 1/3 I2C通讯接口 LQFP-44 VKL144A 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 TSSOP-48 VKL144B 2.5～5.5V 36seg*4com 偏置电压1/2 1/3 I2C通讯接口 QFN48L (6MM*6MM) 静态显示LCD液晶控制器及驱动系列： VKS118 2.4～5.2V 118seg*2com 偏置电压 -- 4线通讯接口 LQFP-128 VKS232 2.4～5.2V 116seg*2com 偏置电压1/1 1/2 4线通讯接口 LQFP-128 ——————————————————————— 内存映射的LED控制器及驱动器 VK1628 --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP28 VK1629 --- 通讯接口:STb/CLK/DIN/DOUT 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:16段8位 共阳驱动:8段16位 按键:8x4 封装QFP44 VK1629A --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:16段8位 共阳驱动:8段16位 按键:--- 封装SOP32 VK1629B --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:112 共阴驱动:14段8位 共阳驱动:8段14位 按键:8x2 封装SOP32 VK1629C --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:120 共阴驱动:15段8位 共阳驱动:8段15位 按键:8x1 封装SOP32 VK1629D --- 通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:12段8位 共阳驱动:8段12位 按键:8x4 封装SOP32 VK1640 --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SOP28 VK1640A --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8段16位 共阳驱动:16段8位 按键:--- 封装SSOP28 VK1640B --- 通讯接口: CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:96 共阴驱动:8段12位 共阳驱动:12段8位 按键:--- 封装SSOP24 VK1650 --- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V) 共阴驱动:8段4位 共阳驱动:4段8位 按键:7x4 封装SOP16/DIP16 VK1651 --- 通讯接口: SCL/SDA 电源电压:5V(3.0～5.5V) 共阴驱动:7段4位 共阳驱动:4段7位 按键:7x1 封装SOP16/DIP16 VK1616 --- 通讯接口: 三线串行 电源电压:5V(3.0～5.5V) 显示模式：7段4位 按键:7x1 封装SOP16/DIP16 VK1668 ---通讯接口:STb/CLK/DIO 电源电压:5V(4.5～5.5V) 驱动点阵:70/52 共阴驱动:10段7位/13段4位 共阳驱动:7段10位 按键:10x2 封装SOP24 VK6932 --- 通讯接口:STb/CLK/DIN 电源电压:5V(4.5～5.5V) 驱动点阵:128 共阴驱动:8段16位17.5/140mA 共阳驱动:16段8位 按键:--- 封装SOP32 VK16K33 A/B/C--- 通讯接口:SCL/SDA 电源电压:5V(4.5V～5.5V) 驱动点阵:128/96/64 共阴驱动:16段8位/12段8位/8段8位 共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3 封装SOP20/SOP24/SOP28 |
