产品型号:VK2C23A/B
产品品牌:永嘉微电/VINKA
封装形式:LQFP64/48

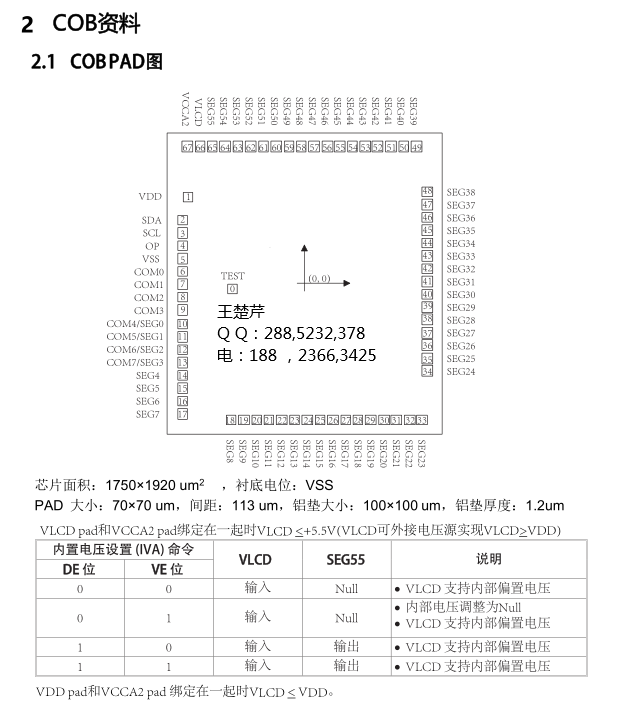

裸片ICE(邦定COB)/COG(绑定玻璃用)
产品年份:新年份
人:王楚芹
KPP1643

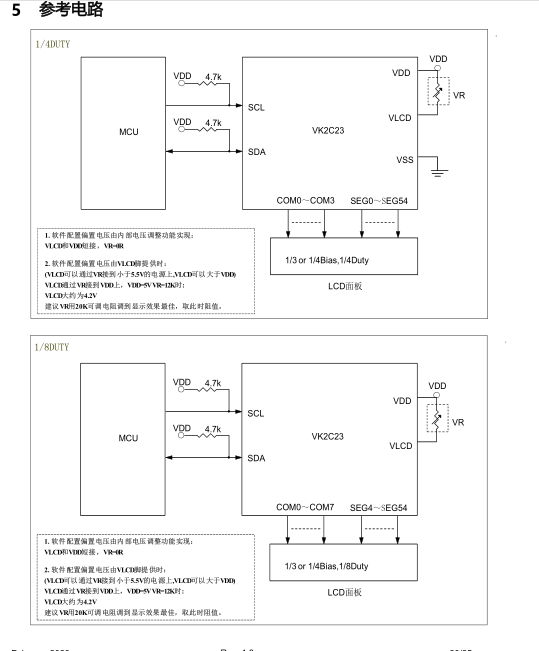

VK2C23A/B概述:
       VK2C23A/B是一个点阵式存储映射的LCD驱动器,可支持最大224点(56SEGx4COM)或者最大416点(52SEGx8COM)的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据,也可通过指令进入省电模式。其高抗干扰,低功耗的特性适用于水电气表以及工控仪表类产品。
特点:
工作电压 2.4-5.5V
内置32 kHz RC振荡器
偏置电压(BIAS)可配置为1/31/4
• COM周期(DUTY)可配置为1/41/8
内置显示RAM56x4位、52x8
帧频可配置为80Hz160Hz
• 省电模式(通过关显示和关振荡器进入)
• I2C通信接口
显示模式56x452x8
• 3种显示整体闪烁频率
软件配置LCD显示参数
读写显示数据地址自动加1
• VLCD脚提供LCD驱动电压源(<5.5V
内置16LCD驱动电压调整电路
内置上电复位电路(POR)
• 低功耗、高抗干扰
• 封装
LQFP48(7.0mm x 7.0mm PP=0.5mm)
LQFP64(7.0mm x 7.0mm PP=0.4mm)
KPP1643

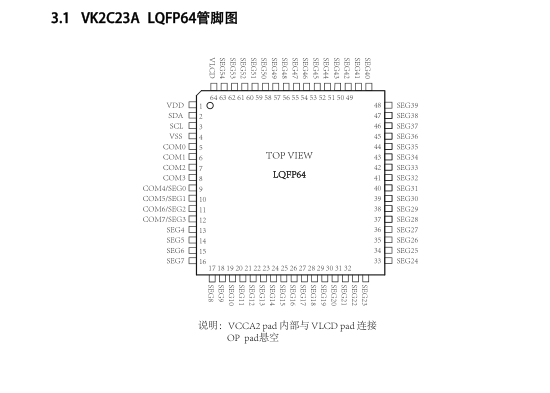

VK2C23A LQFP64管脚图.png

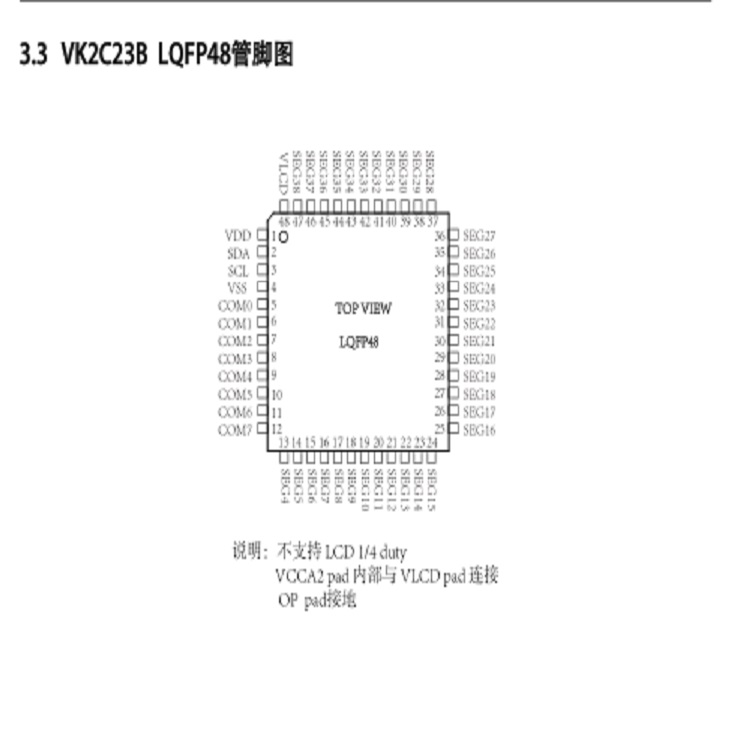

VK2C23B LQFP48管脚图.jpg
高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.45.5V  20seg*4com 16*8          偏置电压1/3 1/4   I2C通讯接口    SOP-28
VK2C21B  2.45.5V  16seg*4com 12*8         偏置电压1/3 1/4   I2C通讯接口    SOP-24
VK2C21C  2.45.5V  12seg*4com 8*8          偏置电压1/3 1/4   I2C通讯接口    SOP-20
VK2C21D  2.45.5V  8seg*4com   4*8           偏置电压1/3 1/4   I2C通讯接口    SOP-16
VK2C22A  2.45.5V 44seg*4com                偏置电压1/2 1/3   I2C通讯接口    LQFP-52
VK2C22B  2.45.5V  40seg*4com                偏置电压1/2 1/3   I2C通讯接口    LQFP-48
VK2C23A  2.45.5V  56seg*4com 52*8         偏置电压1/3 1/4   I2C通讯接口    LQFP-64
VK2C23B  2.45.5V  36seg*8com                偏置电压1/31/4   I2C通讯接口    LQFP-48
VK2C24   2.45.5V  72seg*4com 68*8 60*16     偏置电压1/3 1/4 1/5   I2C通讯接口  LQFP-80
静态显示LCD液晶控制器及驱动系列:
VKS118   2.45.2V  118seg*2com           偏置电压 1/1       4线通讯接口   LQFP-128
VKS232   2.45.2V  116seg*2com           偏置电压1/1 1/2   4线通讯接口   LQFP-128
超低功耗LCD液晶控制器及驱动系列:
VKL060   2.55.5V  15seg*4com            偏置电压1/2 1/3   I2C通讯接口   SSOP-24
VKL076   2.55.5V  19seg*4com            偏置电压1/2 1/3   I2C通讯接口   SSOP-28
VKL128   2.55.5V  32seg*4com            偏置电压1/2 1/3   I2C通讯接口   LQFP-44
VKL144A  2.55.5V  36seg*4com           偏置电压1/2 1/3   I2C通讯接口   TSSOP-48
VKL144B  2.55.5V  36seg*4com        偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)

RAM映射LCD控制器和驱动器系列:
VK1024B  2.4V5.2V   6seg*4com  6*3   6*2             偏置电压1/2 1/3   S0P-16
VK1056B  2.4V5.2V   14seg*4com 14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V5.2V   18seg*4com 18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V5.2V  18seg*4com  18*3  18*2             偏置电压1/2 1/3   SOP-28
VK1088B  2.4V5.2V  22seg*4com  22*3                  偏置电压1/2 1/3   QFN-32L4MM*4MM
VK0192   2.4V5.2V  24seg*8com                         偏置电压1/4      LQFP-44
VK0256   2.4V5.2V  32seg*8com                         偏置电压1/4      QFP-64
VK0256B  2.4V5.2V  32seg*8com                         偏置电压1/4       LQFP-64
VK0256C  2.4V5.2V  32seg*8com                         偏置电压1/4      LQFP-52
VK1621 2.4V5.2V  32*4 32*3 32*2       偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V5.5V   32seg*8com          偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V5.2V   48seg*8com          偏置电压1/4     LQFP-100/QFP-100/DICE裸片
VK1625    2.4V5.2V  64seg*8com                 偏置电压1/4    LQFP-100/QFP-100/DICE
VK1626    2.4V5.2V  48seg*16com                偏置电压1/5    LQFP-100/QFP-100/DICE
