低功耗高抗干扰段码LCD液晶驱动IC-VK2C21A/B/C/D

[复制链接]
发表于 2022-6-14 14:16:26 | 显示全部楼层 |阅读模式
产品型号:VK2C21A/B/C/D
产品品牌:永嘉微电/VINKA
封装形式:SOP28/24/20/16
可定制裸片:DICE(COB邦定片)COG(邦定玻璃用)
产品年份:新年份

VK2C21A/B/C/D概述:
VK2C21是一个点阵式存储映射的LCD驱动器,可支持最大80点(20SEGx4COM)或者最大128点(16SEGx8COM)的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据,也可通过指令进入省电模式。其高抗干扰,低功耗的特性适用于水电气表以及工控仪表类产品。

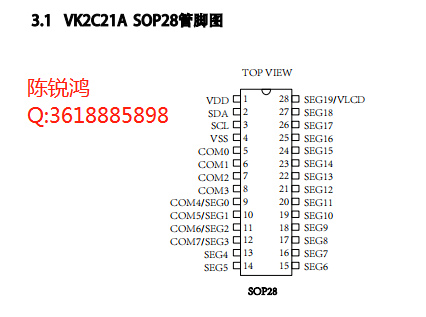

VK2C21A  SOP28:16SEG×8COM或20SEG×4COM 点阵
VK2C21B  SOP24:12SEG×8COM或16SEG×4COM点阵
VK2C21C  SOP20: 8SEG×8COM或12SEG×4COM  点阵
VK2C21D  NSOP16:4SEG×8COM或8SEG×4COM  点阵
特点:
★  工作电压 2.4-5.5V
★  内置32 kHz RC振荡器
★  偏置电压(BIAS)可配置为1/31/4
★  COM周期(DUTY)可配置为1/41/8
★  内置显示RAM20x4位、16x8
★  帧频可配置为80Hz160Hz
★  省电模式(通过关显示和关振荡器进入)
★  I2C通信接口
★  显示模式20x416x8
★  3种显示整体闪烁频率
★  软件配置LCD显示参数
★  读写显示数据地址自动加1
★  VLCD脚提供LCD驱动电压源(
★  内置16LCD驱动电压调整电路
★  内置上电复位电路(POR)
★  低功耗、高抗干扰
