低功耗,高抗干扰 VK2C23A/B点阵式段码LCD液晶显示驱动芯片

芒果DB

产品型号：VK2C23A/B

产品品牌：永嘉微电/VINKA

封装形式：LQFP64/48

可定制裸片：DICE(COB邦定片)；COG(邦定玻璃用)

产品年份：新年份

VK2C23A/B概述：
VK2C23A/B是一个点阵式存储映射的LCD驱动器，可支持最大224点（56SEGx4COM）或者最大416点（52SEGx8COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。

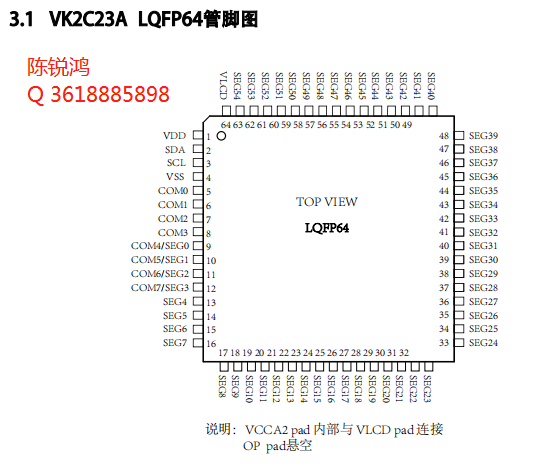

VK2C23A  LQFP64： 56SEG×4COM或52SEG×8COM点阵
VK2C23B  LQFP48： 35SEG×8COM点阵

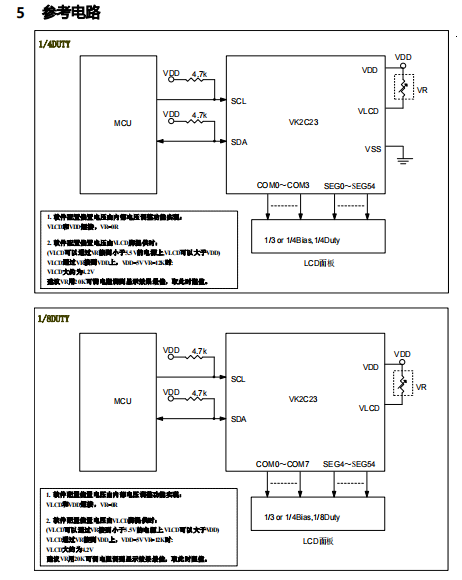

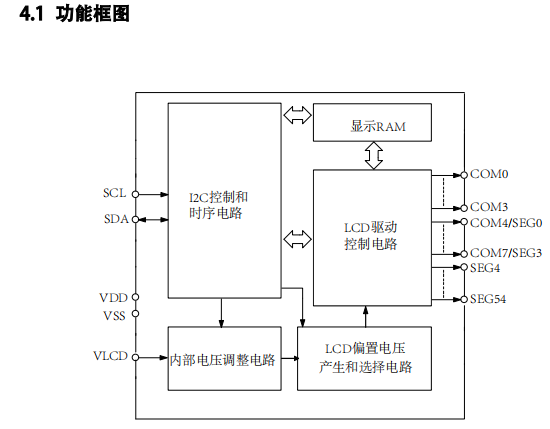

特点：

★  工作电压 2.4-5.5V

★  内置32 kHz RC振荡器

★  偏置电压（BIAS）可配置为1/3、1/4

★  COM周期（DUTY）可配置为1/4、1/8

★  内置显示RAM为56x4位、52x8位

★  帧频可配置为80Hz、160Hz

★  省电模式（通过关显示和关振荡器进入）

★  I2C通信接口

★  显示模式56x4、52x8

★  3种显示整体闪烁频率

★  软件配置LCD显示参数

★  读写显示数据地址自动加1

★  VLCD脚提供LCD驱动电压源（<5.5V）

★  内置16级LCD驱动电压调整电路

★  内置上电复位电路(POR)

★  低功耗、高抗干扰

LCD/LED液晶控制器及驱动器系列芯片简介如下：

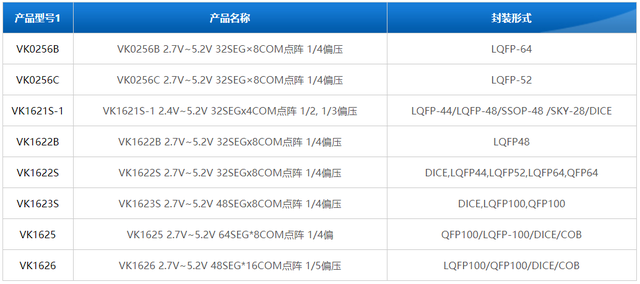

RAM映射LCD控制器和驱动器系列：
VK1024B  2.4V～5.2V   6seg*4com  6*3   6*2            偏置电压1/2 1/3   S0P-16
VK1056B  2.4V～5.2V   14seg*4com 14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V～5.2V   18seg*4com 18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2            偏置电压1/2 1/3   SOP-28
VK1088B  2.4V～5.2V  22seg*4com  22*3                偏置电压1/2 1/3   QFN-32L（4MM*4MM）
VK0192   2.4V～5.2V  24seg*8com          偏置电压1/4      LQFP-44
VK0256   2.4V～5.2V  32seg*8com          偏置电压1/4      QFP-64
VK0256B  2.4V～5.2V  32seg*8com          偏置电压1/4       LQFP-64
VK0256C  2.4V～5.2V  32seg*8com          偏置电压1/4      LQFP-52
VK1621 2.4V～5.2V  32*4 32*3 32*2             偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V～5.5V   32seg*8com             偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V～5.2V   48seg*8com              偏置电压1/4     LQFP-100/QFP-100/DICE裸片
VK1625    2.4V～5.2V  64seg*8com          偏置电压1/4    LQFP-100/QFP-100/DICE
VK1626    2.4V～5.2V  48seg*16com          偏置电压1/5    LQFP-100/QFP-100/DICE
(永嘉微电/VINKA原厂，工程服务技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)

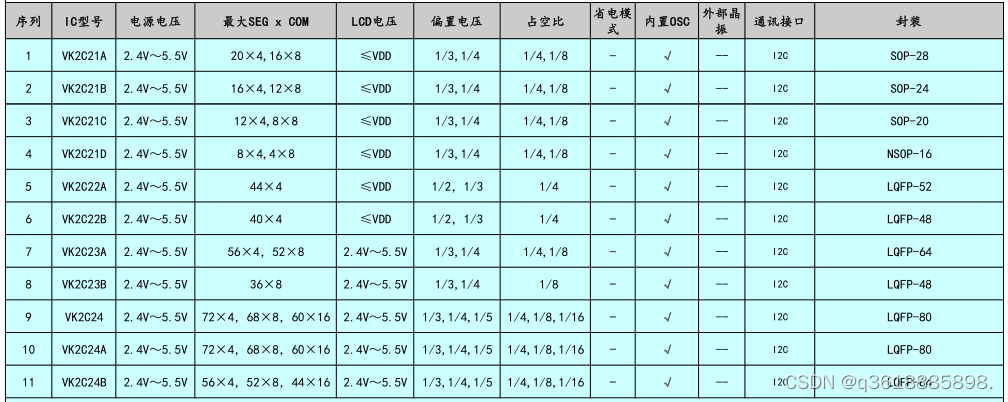

高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4～5.5V  20seg*4com 16*8         偏置电压1/3 1/4   I2C通讯接口    SOP-28
VK2C21B  2.4～5.5V  16seg*4com 12*8         偏置电压1/3 1/4   I2C通讯接口    SOP-24
VK2C21C  2.4～5.5V  12seg*4com 8*8          偏置电压1/3 1/4   I2C通讯接口    SOP-20
VK2C21D  2.4～5.5V  8seg*4com   4*8        偏置电压1/3 1/4   I2C通讯接口    SOP-16
VK2C22A  2.4～5.5V 44seg*4com              偏置电压1/2 1/3   I2C通讯接口    LQFP-52
VK2C22B  2.4～5.5V  40seg*4com            偏置电压1/2 1/3   I2C通讯接口    LQFP-48
VK2C23A  2.4～5.5V  56seg*4com 52*8         偏置电压1/3 1/4   I2C通讯接口    LQFP-64
VK2C23B  2.4～5.5V  36seg*8com            偏置电压1/31/4   I2C通讯接口    LQFP-48
VK2C24   2.4～5.5V  72seg*4com 68*8 60*16     偏置电压1/3 1/4 1/5   I2C通讯接口  LQFP-80

超低功耗LCD液晶控制器及驱动系列:
VKL060   2.5～5.5V  15seg*4com            偏置电压1/2 1/3   I2C通讯接口   SSOP-24
VKL128   2.5～5.5V  32seg*4com            偏置电压1/2 1/3   I2C通讯接口   LQFP-44
VKL144A  2.5～5.5V  36seg*4com            偏置电压1/2 1/3   I2C通讯接口   TSSOP-48
VKL144B  2.5～5.5V  36seg*4com           偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列：
VKS118   2.4～5.2V  118seg*2com            偏置电压 --       4线通讯接口   LQFP-128
VKS232   2.4～5.2V  116seg*2com            偏置电压1/1 1/2   4线通讯接口   LQFP-128
———————————————————————
内存映射的LED控制器及驱动器

VK1628 --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:70/52

共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP28

VK1629 --- 通讯接口:STb/CLK/DIN/DOUT    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:16段8位   共阳驱动:8段16位   按键:8x4  封装QFP44

VK1629A --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:16段8位   共阳驱动:8段16位   按键:---  封装SOP32

VK1629B --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:112

共阴驱动:14段8位   共阳驱动:8段14位   按键:8x2  封装SOP32

VK1629C --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:120

共阴驱动:15段8位  共阳驱动:8段15位   按键:8x1  封装SOP32

VK1629D --- 通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:96

共阴驱动:12段8位  共阳驱动:8段12位   按键:8x4  封装SOP32

VK1640 --- 通讯接口: CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SOP28

VK1640A --- 通讯接口: CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SSOP28

VK1640B --- 通讯接口: CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:96

共阴驱动:8段12位  共阳驱动:12段8位   按键:---  封装SSOP24

VK1650 --- 通讯接口: SCL/SDA    电源电压:5V(3.0～5.5V)

共阴驱动:8段4位   共阳驱动:4段8位   按键:7x4  封装SOP16/DIP16

VK1651 --- 通讯接口: SCL/SDA    电源电压:5V(3.0～5.5V)

共阴驱动:7段4位   共阳驱动:4段7位   按键:7x1  封装SOP16/DIP16

VK1616 --- 通讯接口: 三线串行    电源电压:5V(3.0～5.5V)

显示模式：7段4位   按键:7x1  封装SOP16/DIP16

VK1668 ---通讯接口:STb/CLK/DIO    电源电压:5V(4.5～5.5V)    驱动点阵:70/52

共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP24

VK6932 --- 通讯接口:STb/CLK/DIN    电源电压:5V(4.5～5.5V)    驱动点阵:128

共阴驱动:8段16位17.5/140mA  共阳驱动:16段8位   按键:---  封装SOP32
VK16K33 A/B/C--- 通讯接口:SCL/SDA   电源电压:5V(4.5V～5.5V)   驱动点阵:128/96/64

共阴驱动:16段8位/12段8位/8段8位

共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3

封装SOP20/SOP24/SOP28
VK1618 ---是带键盘扫描接口的 LED 驱动控制专用电路，内部集成有 MCU 数字接口、

数据锁存器、键盘扫描等电路。封装SOP18/DIP18
VK1S68C --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴

10x2按键，封装SSOP24
VK1Q68D --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴

10x2按键，封装QFP24
VK1S38A ---  LED驱动IC 8段×8位   封装SSOP24
VK1638 ---是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用IC,

内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路，封装SOP32
(永嘉微电/VINKA原厂，工程服务技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)
