OC5822 扫地机器人，电源系统6-60V降压芯片

森利威尔电子.

概述
OC5822 是一款内置功率 MOSFET
的单片降压型开关模式转换器。OC5822
在
6-60V 宽输入电源范围内实现 1.5 A
峰值输出电流，并且具有出色的线电压
和
负载调整率。
OC5822 采用 PWM 电流模工作模式，
环路易于稳定并提供快速的瞬态响应。
OC5822 外部提供 FS 脚，可通过外接
一个电阻设置工作频率。
OC5822 集成了包括逐周期电流限制
和热关断等保护功能。
OC5822 采用 ESOP8 封装，且外围
元器件少



特点
 1.5A 的峰值输出电流
 60V/2A 的内部功率 MOSFET
 效率高达 93%
 频率可调
 热关断
 逐周期过流保护
 宽输入电压范围：6~60V
 采用 ESOP8 封装


应用
 分布式电源系统
 电池充电器
 工业电源系统
 行车记录仪，车载充电器，扫地机

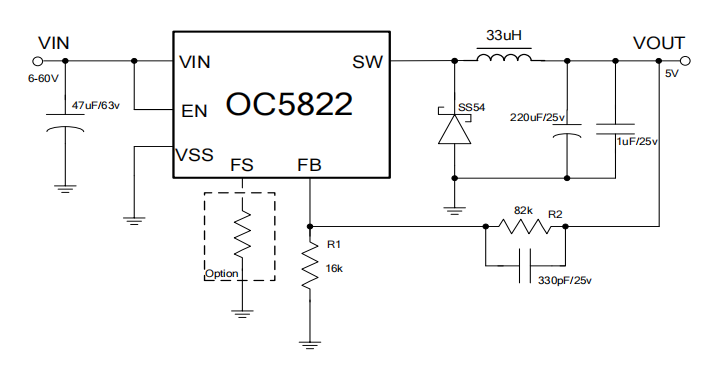

典型应用电路图
